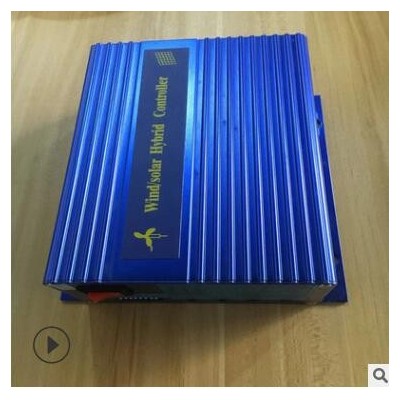

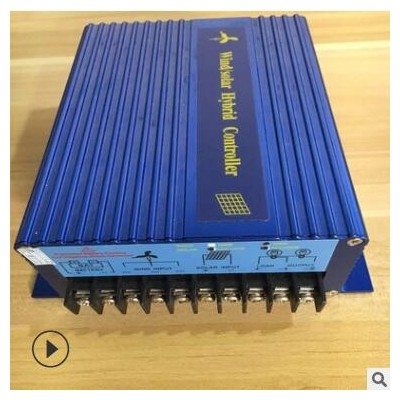

最新款风光互补控制器
300w/400w/600w 12v/24v可选
欢迎选购!!!可支持在线下单!!!
使用说明:
1.产品功能与特点
1.1:蓄电池:
1.1.1:蓄电池过压保护、欠压保护、反接保护、短路保护;
1.1.2:系统电压12V\24V自动识别功能;
1.1.3:PWM脉冲恒压充电,快充和浮充自动调节,有效延长蓄电池的使用寿命;
1.1.4: 蓄电池充电温度补偿功能,并带自动识别传感器是否在线功能;
1.1.5:保险丝短路保护,保险丝内置但可更换;
1.2:太阳能电池板:
1.2.1:防反接功能和夜间防反冲功能;
1.2.2:独特的串联充电回路,比普通的二极管减少近一半的压降,有效的提高了太阳能充电效率;
1.3:风力发电机:
1.3.1: 手动刹车和自动刹车功能;
1.3.2: PWM卸荷设计,把多余的电量卸荷掉,可设置卸荷点,让电压恒定在卸荷电压点;
1.3.3:风力发电机刹车自动恢复功能;
1.4:负载输出:
1.4.1:两路DC输出,可分别工作,互不干扰;
1.4.2:多种工作模式:常开、纯光控、光控开+时控关;
1.4.3:独特的光控灵敏度检测,亮灯时间早、中、晚可调;
1.5:LED显示:
1.5.1:负载输出、蓄电池欠压、太阳能在充电、风力发电机在充电、系统运行等LED显示系统;
1.5.2:LED指示灯功能定义
不亮 | 闪烁 | 长亮 | |
负载输出 | 无直流输出 | / | 有直流输出 |
蓄电池 | / | 系统运行指示 | 欠压 |
太阳能 | 不在充电 | 充电中 | / |
风力发电机 | 不在充电 | / | 充电中 |
1.6:拨码开关功能定义:
1.7:接线示意图:
可根据实际配置要求定制增加负载和电池板功率;
1.8:安装步骤:
