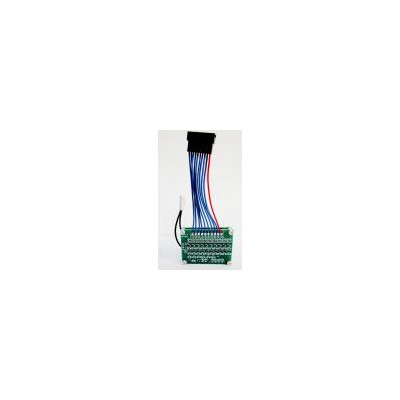

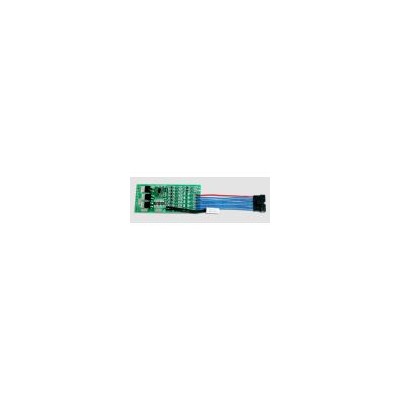

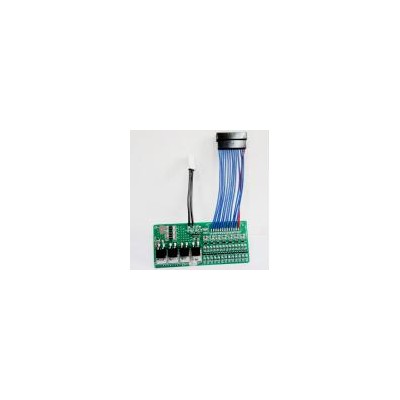

保护板型号: YX-LI7DI15A065052
一、概述
本规格书描述了由湖南中大业翔科技有限公司生产的7串锂离子智能电池保护板的应用范围、电性能参数、尺寸规格等项目的相关内容,可作为保护板测试及应用的依据。
二、产品应用范围
三元(或多元)锂离子可充电电池。
三、电气特性
序号 | 项目 | 详细内容 | 标准 |
| |||
1 |
过充保护 | 过充电检测电压 | 4.28±0.025V |
| |||
过充电检测延迟时间 | 500mS |
| |||||
过充电解除电压 | 4.10±0.025V |
| |||||
2 |
过放保护 | 过放电检测电压 | 2.8±0.05V |
| |||
过放电检测延迟时间 | 500mS |
| |||||
过放电解除电压 | 3.30±0.05V |
| |||||
3 |
过流保护
| 充电过电流保护电流 | 10±5A |
| |||
充电过流检测延迟时间 | 2ms |
| |||||
充电过流解除延迟时间 | 8S |
| |||||
放电过电流保护电流 | 30±5A |
| |||||
放电过流检测延迟时间 | 2ms |
| |||||
放电过流解除延迟时间 | 32S |
| |||||
4 |
短路保护 | 保护条件 | 外部电路短路 |
| |||
检测延迟时间 | 320uS |
| |||||
保护解除延迟时间 | 1.5min |
| |||||
5 | 温度保护 | 温度保护条件 | 65℃±5℃ |
| |||
5 | 温度保护 | 保护解除条件 | 55℃±5℃ |
| |||
6 | 内阻 | 主回路导通电阻 | ≤3mΩ |
| |||
7 | 功耗 | 电路休眠时消耗电流 | ≤50uA |
| |||
|
| 电路工作时消耗电流 | ≤1mA |
| |||
|
| ||||||
注:上述为保护板具有的基本功能,其余功能或参数依据客户需要定制。
四、保护板接线示意图
请按照上述示意图连线,注意正负,不得接错,否则,有可能烧坏保护板。
1) 连接顺序
a) 在P- 和CH-端子上分别焊接引线,以方便测试时连接充电器和负载,或者直接连接至充放电插座。
b) 连接电芯***低节负极到保护板的B-端
c) 连接电芯***高节正极到保护板的B+端
d) 将连接好的电压检测线插头插至保护板的插座中
e) 连接电芯***高节电芯正极到充放电插座的正端
(2) 断开顺序
a) 移除所有负载和充电器
b) 拔下排插插头
c) 断开电芯***高节正极到保护板的B+端子和电芯***低节电芯负极与保护板B-端子连线
五、保护板尺寸规格(单位:mm)

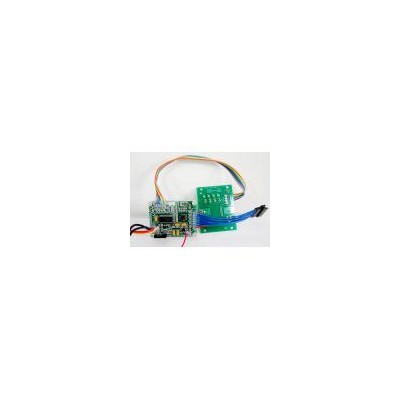

保护板为两块电路板通过支柱连接的上下双层结构 。
保护板尺寸为:65x50x15
六、保护板操作注意事项
1、装配和使用中应防止静电
不要用手随意去接触保护板导电的部分;如必须直接接触时,应使人体良好接地或释放掉身体的静电;焊接使用的烙铁及装配使用的电动工具必须良好接地,没有漏电。
2、装配和使用中应避免保护板受力,以免损坏电子元器件导致电路板失效。
3、焊接
烙铁头温度小于280度;焊接同一器件的时间不超过10S;不要使用酸性助焊剂。
4、储存
若长期带电池组储存,由于保护板的静态电流和电池自放电,需要定期对电池组充电;储存时注意防水防潮。
5、运输
运输过程中应注意防水、防潮、避免挤压、碰撞等,以免损坏保护板。
6、维护
保护板故障时应请专业人员检测、维护。
