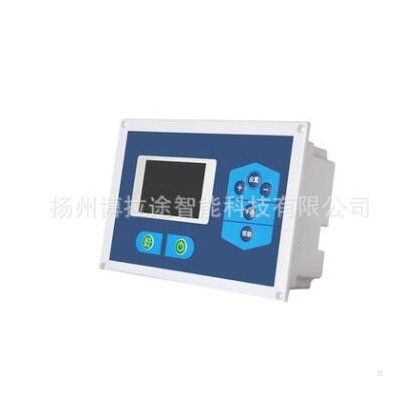

BT-GLKZ-2x智能锅炉控制器吸收国外先进技术，结合国内锅炉自动化的需求，采用单片微电脑控制技术而推出的新一代全自动小型锅炉通用控制器，适用于燃油∕燃气、电加热的蒸汽锅炉，蒸汽发生器，热水锅炉，开水锅炉的自动控制。本控制器具有可靠性强、自动化程度高、使用操作简便、造型新颖美观、显示信息丰富直观，性价比高等优点。本说明适用于二段火热水锅炉。（含一根温度传感器）
主要技术指标
输入
炉水温度输入信号检测，测量精度1％F.S，
显示分辨率1℃，量程0-120℃。
一个水位电极检测。当电极与液位计筒体间电阻≤50K时为水位高于电极，电阻≥200K时为水位低于电极。
一路过热保护开关量输入（常闭，断开有效）。
一路AC220V的有源开关量信号输入（燃烧机报警输入给控制器）。
输出
二路220V∕20A输出容量（水泵一主一备）。
一路AC220V的开关量信号输出（控制器报警输入燃烧机）。
一路无源常开触点（控制燃烧机的启停）。
一组无源常开常闭触点（调节燃烧机大小火）。
显示方式
3.5寸超大高亮彩色LCD显示屏。
使用条件
电源：交流220V ±10％（50Hz）。
功耗：≤8W。
工作环境：环境温度0～45℃ 相对湿度≤85％。
外型尺寸：高×宽×深=146×214×66 mm。
开孔尺寸：高×宽=122+2×190.+2 mm。
基本操作
参照对应炉型接线图正确接线,接通电源。
关机状态下，按电源键,控制器打开,蜂鸣器鸣叫一声，显示屏点亮,控制器自检3秒后进入待机状态。
待机状态按运行键，屏幕右上角系统状态显示“运行”,控制器按所选控制要求运行。
运行状态按运行键，屏幕右上角系统状态显示“待机”,控制器切换到待机状态。
运行状态下，按电源键,关闭控制器,显示器熄灭。

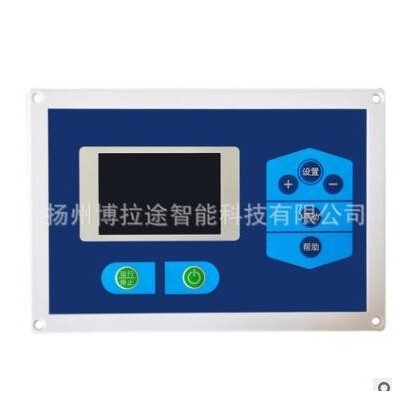

键功能
电源键: 开启∕关闭控制器显示屏。
运行键: 切换运行∕待机状态。
设置键：打开参数设置界面，选择设置项。(15秒后无键动作自动退出)。
加号键：
在参数设置界面下，点按，设置数值递增，长按，设置数值快速递增。
减号键：
1.在参数设置界面下，点按，设置数值递减，长按，设置数值快速递减。
2.报警状态：取消声光报警，故障排除后每按一次清除一个故障记忆。
手动键：待机状态下启停水泵。
帮助键：
1.在报警时，按一下帮助键，显示报警原因和解决方法。再按帮助键退出。
2.如果屏幕异常，长按5秒，恢复正常。
控制器使用
参数说明
停炉温度：炉水温度超过此温度，燃烧机停止工作
点火温度：停炉后，炉水温度低于此温度时燃烧机再次工作
开泵温度：炉水温度超过此温度，水泵工作
停泵温度：炉水温度低于此温度，水泵停止工作
水泵选择：水泵的主备切换
运行
按“电源”键，控制器自检3秒后进入待机状态。
如果有故障则报警，同时显示报警名称。
根据锅炉的特点，设置好相关参数。
按“运行”键，控制器进入运行状态。
报警
超温
当炉水温度超过了超温温度时，控制器进入超温报警保护，蜂鸣器发声报警，显示屏显示超温，同时停止锅炉的所有系统。
传感器
当炉水温度超过可测量范围、温度传感器短路、温度传感器断路的情况下，显示屏显示传感，同时停止锅炉的所有系统。
过热
当炉水温度达到温度开关设定值时温度开关接点断开，控制器进入过热报警保护，蜂鸣器声报警，显示“过热”同时关闭补水泵、燃烧系统。
缺水
当水位电极长时间没有检测到的水位时，控制器进入缺水报警保护，蜂鸣器声报警，显示“缺水”同时关闭补水泵、燃烧系统。
报警处理
控制器一旦进入报警保护，所有已发生的故障都被记忆。在故障未排除之前除（消音）键外，其它键都不被响应。
按“复位”键可停止声报警。
故障排除后每按一次“复位”键清除一个故障记忆，直至所有记忆被清除，控制器回到待机状态。若有记忆不能被清除则表示还有故障存在。
故障排除后确认符合运行条件方可重新启动运行。
