商品信息

基本参数

详细说明

光伏发电系统中，为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、优化系统结构、提高产品的安全性和可靠性，一般需要在光伏组件与逆变器之间增加汇流装置。

光伏汇流箱除了具有光伏汇流的功能外，同时还应该具有电流防反、过电流保护、过电压保护、防雷保护等一系列完善的保护功能，同时检测光电板运行状态，汇流后电流、电压、功率，防雷器状态、直流断路器状态采集以及电弧检测、漏电流检测（可选）等。

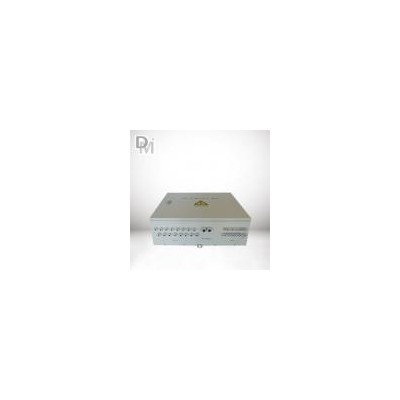

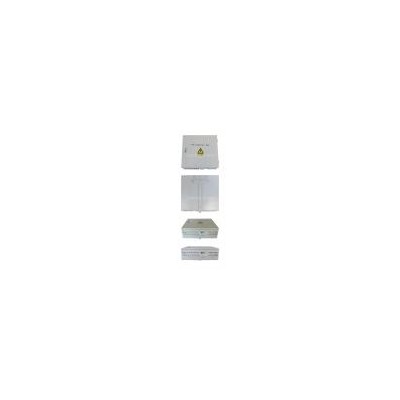

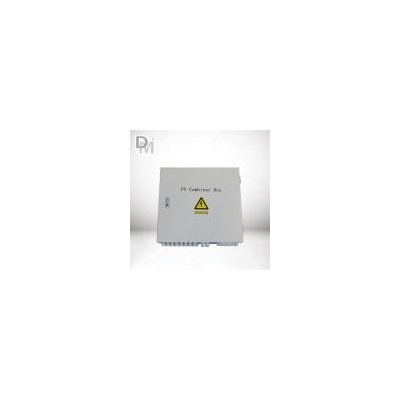

本公司生产的光伏汇流箱具备了以上各种功能要求，与光伏并网、离网型逆变器配套使用可组成一套完整的光伏发电系统解决方案。

选择光伏汇流箱时，用户可以根据后端逆变器的输入电压范围、输出功率大小，把一定数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱进行汇流，然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。

主要特点：

1.符合《CGC/GF002：2010》光伏方阵汇流箱技术规范

2.***多可接入24路光伏电池串列，单路输入阵列额定电流为10A***大可到15A；

3.总输出可承受***大电流为250A，***高电压为1000VDC；

4.单路光伏阵列加入高压熔断器保护、防反保护

5.光伏专用高压防雷器保护；

6.光伏专用高压断路器控制输出，耐压DC1200V,熔断电流可选择；

7.满足室外安装要求，防护等级IP65；

8.隔离的RS485接口用于远程数据通讯，支持MODBUS-RTU协议

9.内置全方位保护报警功能，不但各项报警参数可编程设置，而且个报警功能可单独设置为关闭或启用。

10.实时检测直流电路中是否存在有害电弧，一旦存在有害电弧，立刻发出报警信号直接驱动脱扣器并切断故障回路，从而有效防止电弧引起的火灾等安全隐患。

8进1出汇流箱参数

10进1出汇流箱参数

12进1出汇流箱参数
