安偌VB-Z500B系列监测系统测振仪

VB-Z500B系列监测系统

一、 概述

VB-Z500B系列监测系统，可为汽轮发电机、鼓风机、压缩机、水机等大型旋转机械提供可靠的机械运行信息，如：轴振、瓦振、偏心、位移、差胀、转速、零转速等。而且使用了液晶显示，可在液晶屏上直接查看到各通道实时监测到的参数和对各通道设置的参数。

VB-Z500B系列监测系统的设计符合API670（第四版）标准，可以连续地测量和监视机器的运行状态。对早期发现机器故障，如：不平衡、轴承失效、不对中、以及轴裂纹等提供重要信息。

VB-Z500B旋转机械监测系统采用框架模块化结构，内部均采用贴片元件，降低了功耗及故障率；同时减小了仪表体积，节省了用户安装空间。更为重要的一点是，VB-Z500B系列监测系统全部采用软件调整和设定参数，，用一条网络线即可与PC机连接，可对各监测单元的量程、报警值、继电器等在计算机上进行调节，方便用户维修与调试。

VB-Z500B采用信号输入和电流输出完全隔离的方式，极大的提高了仪表在工业现场的抗干扰能力。

二、VB-Z500B模块简介

     1、液晶显示模块

动态显示当前各个模块的测量数据、报警状态或者显示当前各模块的参数设置值，同时有与  计算机连接的网络接口、防止误操作的设置锁。

2、监测模块分类及组态

3、570B继电器模块

具备16个继电器输出，每个继电器可以通过软件组态的方式逻辑组合输出，同时提供继电器常开和常闭触点。（注：570B继电器模块必须位于框架的最右侧槽位中）

  每个VB-Z500B框架最多可容纳1个液晶显示模块、8个监测模块和1个继电器模块。

三、 VB-Z500B框架机箱

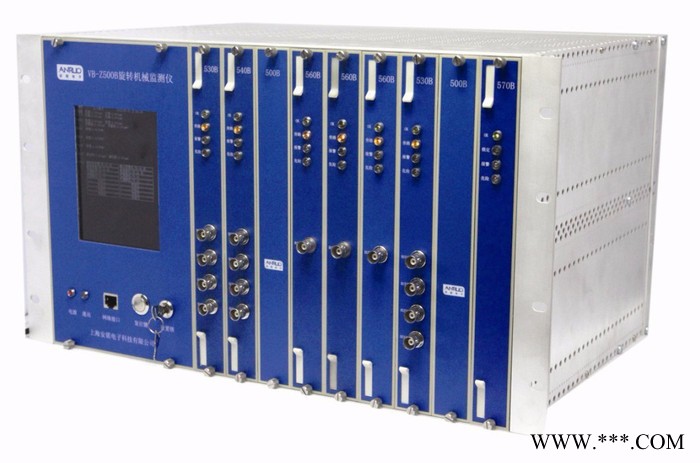

框架机箱内安装一个或两个主电源，一个液晶显示屏，最多8个监测模块(监测模块其后有插座，推入框架机箱，与主机底板上插头相连)，一个16通道继电器模块。在主机底板与机箱后板之间有连接板，连接板上有接线端子，方便接线。主电源是单独固定并与框架机箱装配在一起的，在机箱的最左边，继电器模块只能位于机箱的最右边。

外形尺寸

四、VB-Z500B系统电源

        VB-Z500B系统采用分布式电源结构，为各监测单元提供稳定的工作电源，各监测单元用电源模块分布电源，这种方式使各单元之间耦合干扰最低，提高了可靠性。

技术指标

输    入：220VAC（后面板）

绝缘电阻：电源与地之间在500VDC时，500MΩ

绝缘强度：1500VAC，1分钟

工作温度：0 ～ 65℃

相对湿度：20 ～ 95％，无冷凝。

VB-Z500B后电源接线板

一个网络接口

一个220接线端子

一个保险座

一个电源开关

一个接地螺栓。

五、VB-Z500B显示板

显示模块在整个机箱的左侧，显示模块中间是一块液晶显示屏，如图4

显示模块采用最新微处理器为核心CPU，以高分辨率TFT LCD（640*480）为显示终端，可以动态显示当前各个模块的测量数据、报警状态或者显示当前各模块的参数设置值。并且可以通过显示模块的网络接口实现与PC机的连接，从而实现数据的上传、存储、趋势图分析以及参数打印等功能。

电源指示灯——通电后常亮。如电源指示灯灭，可能是仪表失电或仪表出现

故障状态。

通信指示灯——设置锁的钥匙孔水平放置时，PC机与VB-Z500B处于连接状态时，通信指示灯闪烁。否则，通信指示灯灭。

网络接口——  用于连接PC机，对各监测模块的通道进行参数设置。

复位键  ——   设置锁的钥匙孔水平放置时，按复位键可翻看各个板卡的设置参数。

              设置锁的钥匙孔垂直放置时，短按复位键可对报警自锁的继电器，进行复位。长按10秒能够实现整个VB-Z500B监测系统的复位。

设置锁——  设置锁的钥匙孔水平放置时，才能用PC机对整个监测系统的各通道进行设置；当参数设置完成后，可按动复位键，翻看不同模块的设置参数。

            设置锁的钥匙孔垂直放置时，仪器处于正常监测态，液晶屏显示所有模块的监测值，VB-Z500B不能与PC及通讯。

 六、用PC机对VB-Z500B进行配置的说明

1．软件安装说明：

打开光盘->VB-Z500B监控保护系统->双击"SETUP.EXE"安装。序列号任意输入。

安装完毕后，在桌面自动生成一个快捷方式“VB-Z500B监控保护系统”。

2． PC机与VB-Z500B的连接

A．             将PC和VB-Z500B用网线进行连接，并使VB-Z500B处于设置状态下（设置锁的钥匙孔水平放置时，才能对VB-Z500B进行设置）。

B．             点击：开始->所有程序-> VB-Z500B监控保护系统 ，启动程序。

C．             点击：系统->连接，实现PC与VB-Z500B的连接。

3． 软件使用说明：

   该软件用来查看和设置VB-Z500B系统的参数，用户在连接好网口后，启动软件，显示界面如下。

4、连接后软件的设定

1）、打开VB-Z500B设置软件，通过选择“系统”->“网络连接”实现PC与设备的以太网连接。

2）、打开“系统”->“网络设置”可以查看到连接是否成功，以及其它各种网络信息，并且可以改变下位机的IP地址。

3）             、如果连接成功，可以通过“设置”->“数据更新”使VB-Z500B设备进行系统自我扫描和设置数据的更新。

4）             、更新完毕后，通过“设置”->“模块扫描” 获得VB-Z500B当前所具有的模块种类。

5）             、通过“设置”->“参数上传” 获得VB-Z500B的各模块当前参数，用户可以做适当的修改。

6）             、用户可以通过“设置”->“模块下载”把修改后的参数传输给VB-Z500B。

7）             、用户可以通过“设置”->“时间同步”更新VB-Z500B的当前时间（和PC机进行同步）。

8）             、用户可以通过“设置”->“出厂设置”是VB-Z500B的参数恢复到出厂时的设置。

注意：用户必须在设置模式下（设置锁的钥匙孔水平放置时，才能对VB-Z500B进行设置）。
