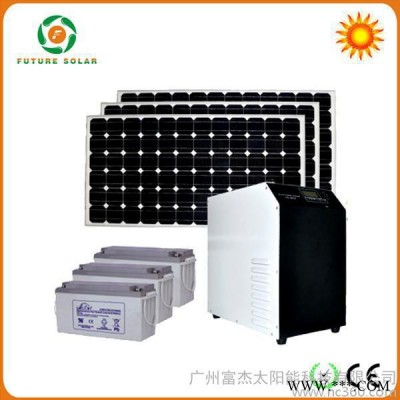

太阳能家用交直流系统 太阳能光伏发电机3000w 控制逆变一体机 FS-S613

        太阳能发电系统常见问题

1.标配的发电系统太阳能板多久能给蓄电池充满电？

     答：我司标配的太阳能发电系统考虑的太阳能板给蓄电池的充电时间在7~9H的充电范围，

按照我国大多数地区的充足阳光资源，基本能在白天的阳光条件内给蓄电池充满电。

2.逆控一体机跟蓄电池和太阳能板的连接顺序是否有要求？

        答：正确以及严谨的连接顺序是线连接蓄电池（组）跟发电主机的接线，

后接太阳能方阵跟发电主机的接线；这样可以避免因为太阳能方阵跟发电主机先连接，

所发电量没有输出会引起发电主机的烧坏，这样就是不安全的行为。

3.什么是MPPT控制器，有什么功能？

     答：MPPT控制器即最大功率点跟踪太阳能控制器，MPPT控制器能够实时侦测太阳能板的发电电压，

并追踪最高电压电流值(VI)，使系统以最大功率输出对蓄电池充电。MPPT控制器的突出功能是实时迅速

计算出太阳能阵列的输出功率，并实现对最大功率点的追踪。

一、.S6系列的特点及优势：

1. 此系列为控制逆变一体机（机箱内不含蓄电池），蓄电池外置更方便客户按需求灵活配置蓄电池。

2. 此系列系统涵盖家用系统100W到3KW功率（S1系列仅为100W到1.2KW），是高配置系统首选序列。

3. 交流输出：110V/120V.220V/240V/（仅选择一个）

4. 直流输出：12V/24V+8.4V&5V&3.3V（12V和24V仅选择一个）

5. 逆变器为纯正弦波逆变器。

6.FS-S614的控制器为MPPT控制器

二、参数

请注意：

1.  以上太阳能电池板和蓄电池的参数为机箱（控制逆变一体机）能够支持的最大参数。客户可以根据实际需要在不超过最大限制的范围内灵活配置。

2.  交流输出电压可在110V/120V/220V/240V中选择。

3.  300W 、600W、1200W的逆变器模块上，输出电压可在110V/220V中随意选择，同时输出电压具有微调功能，可以110V的基础上微调成120V，220V的基础上微调成240V。同理交流输出的频率（50Hz与60H）与输入电压（12V/24V）均可自由选择。

三、产品示意图（以FS-S609-FS-S613为例）

1.  蓄电池容量指示灯（剩余电量5%/35%/65%/95%）

2.  逆变器工作指示灯

3.  逆变器不工作指示灯

4.  太阳能充电指示灯（红色表示充电中，绿色表示充电已满。）

5.  蓄电池容量指示灯（绿色为工作状态，红色为不工作）

6. 12V输出指示灯（红色为工作状态）

7. 8.4V输出指示灯（红色为工作状态）

8. 5V输出指示灯（红色为工作状态）

9. 3.3V输出指示灯（红色为工作状态）

10. 8.4V/5V/3.3V USB可调节端口

11. 8.4V/5V/3.3V输出选择按钮

12. 电池电量显示开关

13. 12V直流输出末端

14. 12V直流输入末端

15. 蓄电池输入末端

16. 太阳能输入终端

17. 太阳能输入终端

18. 蓄电池输入终端

19. 太阳能充电电流如图所示

20. 太阳能充电电压如图所示

21. 12V输出开关

22. 110V/220V输出开关

23. 8.4V/5V/3.3V输出开关

24. 220V交流输出插座

四、机箱及包装尺寸&重量
