| 品牌 | 万事达 |
|---|---|
| 型号 | 太阳能光伏泵扬水系统介绍 |
太阳能光伏泵扬水系统介绍
瑞荣泵业MASTRA®萬事達瑞荣太阳能光伏水泵系统，主要由光伏扬水逆变器、水泵、太阳能电池阵列组成，广泛适用于生活用水、农业灌溉、沙漠治理、草原畜牧、海岛供水、水处理工程等。“MASTRA®萬事達瑞荣牌”光伏扬水系统中省却掉蓄电池储能装置，以蓄水替代蓄电，直接驱动水泵扬水。装置的可靠性高、功率大，同时大幅降低系统的建设和维护成本。
| 太阳电池阵列 | 光伏扬水逆变器 | 水泵 | ||
| 直流电压 | 三相交流电压 |

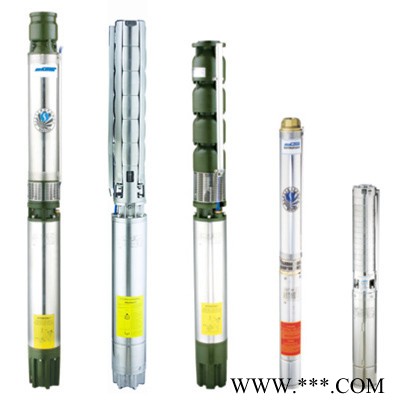

太阳能光伏泵扬水系统适配水泵
 | 水泵由三相交流电机驱动，从深井或江河湖泊等水源中抽水，注入蓄水箱/池，或直接接入灌溉系统以及喷泉系统等。根据实际系统需求和安装条件，不同类型的水泵，如离心泵、混流泵或深井泵均可使用。 在光伏扬水系统中，水泵的选择至关重要，它直接影响整个系统的经济性和稳定性。光伏扬水系统中最常用的是潜水泵，具有应用范围广，调速范围宽的特点，可以增加光伏扬水系统每天的工作时间和出水量；低扬程、大流量的需求用户可以选择自吸式水泵；高扬程、小流量的用户可选择容积式水泵。 |
■ 水泵规格
| 水泵功率(kW) | 输入电压(V) | 不锈钢系列 | 出口法兰系列 | ||
| 扬程(m) | 流量(m3/h) | 扬程(m) | 流量(m3/h) | ||
| 0.1 | 220 | 6 | 6 | ||
| 0.15 | 220 | 5.5 | 15 | ||
| 0.37 | 220 | 13-69 | 3-0.3 | ||
| 0.4 | 220 | 9 | 22 | ||
| 0.55 | 220 | 16-102 | 7-0.3 | ||
| 0.75 | 220 | 7-119 | 16-0.3 | ||
| 1.1 | 220 | 11-160 | 20-0.6 | ||
| 1.5 | 220 | 11-198 | 20-0.6 | ||
| 2.2 | 380 | 19-238 | 20-0.3 | ||
| 3 | 380 | 9-299 | 30-1 | ||
| 4 | 380 | 12-350 | 30-1 | 6 | 50 |
| 5.5 | 380 | 21-344 | 30-2 | 18-100 | 50-10 |
| 7.5 | 380 | 26-375 | 30-1 | 18-128 | 63-10 |
| 9.2 | 380 | 32-220 | 30-6 | 18-150 | 100-10 |
| 11 | 380 | 41-251 | 30-6 | 33-178 | 80-10 |
| 13 | 380 | 47-298 | 30-6 | 42-200 | 63-10 |
| 15 | 380 | 53-328 | 30-6 | 27-300 | 100-10 |
| 18.5 | 380 | 59-286 | 30-12 | 36-182 | 100-20 |
| 22 | 380 | 74-320 | 30-12 | 45-143 | 100-32 |
| 26 | 380 | 148-266 | 38-12 | 54-169 | 100-32 |
| 30 | 380 | 168-310 | 38-12 | 63-195 | 100-32 |
| 37 | 380 | 183-367 | 38-12 | 72-247 | 100-32 |
| 45 | 380 | 90-299 | 100-32 | ||
·严禁在无水浸泡时通电试机运行。
·水源中固体物含量不得超过0.02%(重量比)。
·水源的pH值范围：6.2~8.5。
·水源水质不符合上述要求的场合，选用其他类型的水泵，如污水泵等。
太阳能光伏泵扬水逆变器
| 扬水逆变器对系统的运行实施控制和调节，将太阳电池阵列发出的直流电转换为交流电，驱动水泵，并根据日照强度的变化实时地调节输出频率，实现最大功率点跟踪。 ·适用于采用三相异步电机的水泵； ·采用动态VI最大功率点跟踪和优化正弦波PWM控制、响应速度快，稳定性好； ·全自动运行，可以根据实际系统的情况自由设定水泵调速范围，八年运行数据存储； ·主电路采用智能功率模块，可靠性高，转换效率达98%； ·具备完整的电气保护功能，可选配上下水位检测和控制电路，防止溢出和干抽； ·全铝合金外壳，防护等级IP41，使用环境温度：-10~+50℃。 | |
| Model | Adapting Pump Motor | PV Peak Power(kWp) | Maximum Input DC Voltage(V) | Recommended MPP voltage(V) | Rated Output Current(A) | Output Frequency(Hz) | |
| Rated Power(kW) | Rated Voltage(V) | ||||||
| B400L | 0.25-0.4 | 200-220 | 0.6 | 430 | 280-350 | 3 | 0-60 |
| B750L | 0.55-0.75 | 200-220 | 1.1 | 430 | 280-350 | 5 | 0-60 |
| B1500L | 1.1-1.5 | 200-220 | 2.2 | 430 | 280-350 | 7 | 0-60 |
| B2200L | 2.2 | 200-220 | 3.3 | 430 | 280-350 | 11 | 0-60 |
| B3700L | 3-3.7 | 200-220 | 5 | 430 | 280-350 | 17 | 0-60 |
| B3700H | 3-3.7 | 380-440 | 5 | 750 | 500-600 | 9 | 0-60 |
| B5500H | 4-5.5 | 380-440 | 8 | 750 | 500-600 | 13 | 0-60 |
| B7500H | 7.5 | 380-440 | 10 | 750 | 500-600 | 18 | 0-60 |
| B11KH | 9.2-11 | 380-440 | 15 | 750 | 500-600 | 24 | 0-60 |
| B15KH | 13-15 | 380-440 | 21 | 750 | 500-600 | 30 | 0-60 |
| B18KH | 18.5 | 380-440 | 25 | 750 | 500-600 | 39 | 0-60 |
| B22KH | 22 | 380-440 | 30 | 750 | 500-600 | 45 | 0-60 |
| B30KH | 26-30 | 380-440 | 42 | 750 | 500-600 | 60 | 0-60 |
| B37KH | 37 | 380-440 | 50 | 750 | 500-600 | 75 | 0-60 |
| B45KH | 40-45 | 380-440 | 60 | 750 | 500-600 | 91 | 0-60 |
| B55KH | 55 | 380-440 | 75 | 750 | 500-600 | 112 | 0-60 |
逆变器型号定义：
| | |
| 输出电压等级(L:220V H:380V) | |
| 适配电机额定功率(W) | |
| Pumping Boy 系列扬水逆变器 |
太阳能电池板组件
MASTRA®萬事達瑞荣太阳能伏泵扬水系统在设计集成过程中，充分考虑不同地区的安装条件，有针对性地采用不同类型的太阳能电池板组件，打造性价比最高的独立光伏扬水系统。
| | |
