富睿（FREEPWM）FP-SAWSS 太阳能热水系统

FP-SAWSS太阳能热水系统

FreePwm’ssolar power and air power water supply system

         深圳富睿电子科技有限公司的FP-SAWSS太阳能热水系统包含有两大子系统：太阳能加空气能制水系统和水控机管理系统。太阳能加空气能制水系统尽量利用太阳能制造热水减少能源损耗并负责管理水控机的供电系统，水控机管理系统通过485总线对水控机的开关、费率、用户卡使用流水和挂失等终端数据管理。

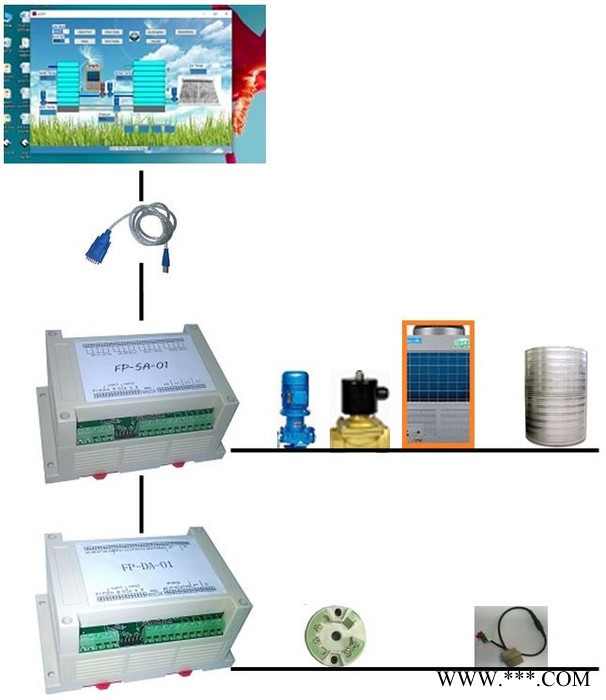

一、太阳能加空气能制水系统

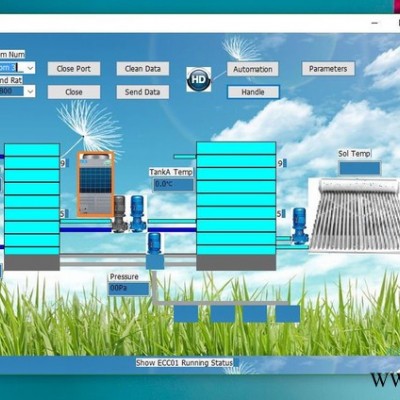

1.1、            APP上位机系统

1.1.1、   系统界面友好美观，通俗易懂，显示准确。

1.1.2、   管理信息化，数据格式灵活，含Excel固定格式。

1.1.3、   图标按钮控制-进入手动模式后，相应的现实图标即为起停按钮。

1.1.4、   参数设置完善，实现无人值守功能，有连续100天自动运行记录。

1.1.5、   系统平台：32位win7；32位/64位win8/10；内存、CPU：无需求。

1.1.6、   SQL Server2007数据库记录供水时段，液位，温度等数据。

1.1.7、   搭载4G模块支持远程操作。

1.2、        下位机系统

1.2.1、*主控系统FP-SA-01：Cortex M0+嵌入式内核。

          *16路交流输出，驱动能力为2AAC，输出部分没有过流保护单元。

           *2路485串口，用于上位机通信和数据采集。

          *自带时钟电路，支持脱机工作（无上位机）。

           *支持各种供电模式。

1.2.2、#数据采集FP-DA-01： Cortex M0+嵌入式内核。

            #16位ADC精度，5000/s，20路采样能力。
            #单端20路/差分4路。

            #输入量程：±10V，±5V，±2.5V，0～10V，0～5V。

            #可设置调整采集精度16位，12位，10位，8位。

            #2路485串口，用于主控系统通信和数据采集拓展。

             #自动结果平均功能，自动校验功能。

             #支持各种供电模式。

               #20路采集端可任意定义为模拟量和开关量。

1.2.3、终端设备：温度变送器、压力变送器、液位计、水箱、水泵、电磁阀、止回阀、排气阀、承压箱、485数据线等。

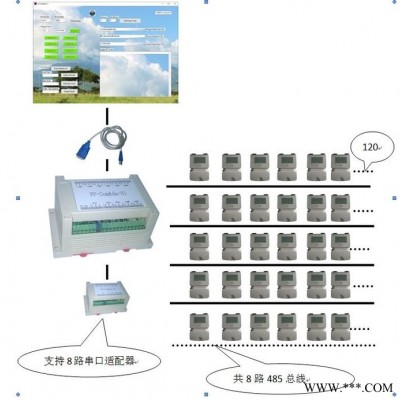

二、水控机管理系统

2.1   APP上位机系统

2.1.1、   系统界面友好美观，通俗易懂，显示准确。

2.1.2、管理信息化，数据格式灵活，含Excel固定格式。

2.1.2、   数据采集以天（周）为单位，自动产生相应Excel文件。

2.1.3、   参数设置完善，实现无人值守功能，有连续365天自动运行记录。

2.1.4、   系统平台：32位win7；32位/64位win8/10；内存、CPU：无需求。

2.1.5、   SQL Server2007数据库详细记录每台水控机上**20笔消费流水

2.2、串口适配器FP-ComAda-01：Cortex M0+嵌入式内核。

                   2.2.1、设有串口地线电流熔断器和通信线路保护器（10/350uS）。

              2.2.2、适配器与PC隔离耐压：2500V/DC/0.5mA/30mS。

              2.2.3、接收8路485串口总线，单路容量距离为128pcs，距离1000m。

                   2.2.4、交直流任选（±20%，直流含有极性保护电路）。

                   2.2.5、数据格式：8，N，1，半双工模式。

                   2.2.6、PC机接口：1个485接口，半双工模式。

                   2.2.7、设备拓展：外设地址编码端子，支持1~8台设备同时在线。
