| 测量范围 | VOCs挥发性有机物 |
|---|---|
| 测量精度 | ±3％ |
| 类型 | VOCs挥发性有机物在线监测仪 |
| 适用范围 | 电子厂,家具厂,工农业生产,电子电工行业 |
| 品牌 | 普瑞 |
| 型号 | CMS-6000 |
| 加工定制 | 是 |
仪器介绍

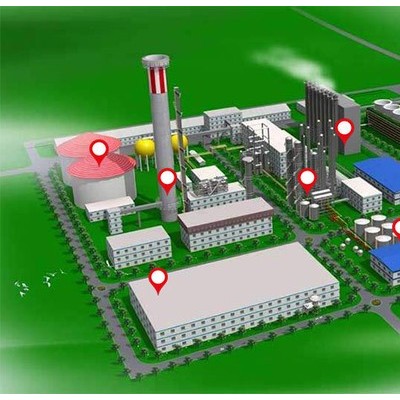

VOCs有机污染物在线监测系统是普瑞仪器根据VOCs排放标准的规定，通过对相关企业生产过程中的实际状况，现场环境状况，集合公司的技术研发团队的智慧和力量研发出来的一款VOCs在线检测系统。可以直接部署在企业生产现场，并且多点部署，分布在整个监控区域，构成VOCs在线监控网络，通过监控平台把控整个监控区域的VOCs排放状况。
仪器特点
1、仪器稳定性和耐用性强，能够长时间24小时全天候不停机工作，符合高强度在线检测要求。
2、采用物联网技术，可在检测区域多地点安装，实现区域联网，多点监测，重点监控。
3、采用了模块化设计，可根据用户的要求和现场环境定制功能，满足客户的要求

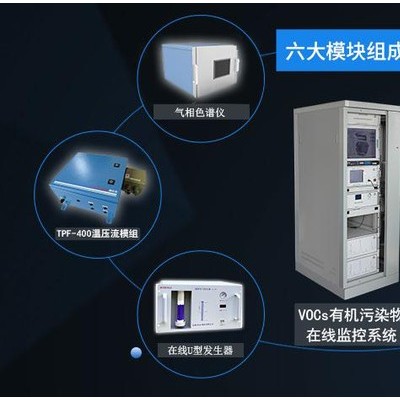

系统组成
系统组件一：在线过程气相色谱仪
VOCs有机污染物在线监控系统的主要部件之一，主要是对采集到的有机废气进行分析，计算出其中VOCs物质的成分及含量，为企业VOCs的治理和排放提供切实的数据依据。
| 项目 | 指标 |
| 检测能力 | 甲烷、非甲烷总烃、总烃、苯、甲苯、乙苯、二甲苯 |
| 量程 | 甲烷（0.1-1000）ppm； 非甲烷总烃（0.05-100）ppm/（1-1000）ppm 苯系物（1-10000）ppm |
| 检测器 | 氢火焰离子化监测器（FID） |
| 检出限 | 0.1ppm（甲烷）；0.05ppm（非甲烷总烃）；0.1ppm（苯系物） |
| 重复性 | RSD≤3% |
| 分析周期 | ≤20min |
| 功率电源 | AC220V 50Hz 800W |
| 工作环境 | 温度：（5-35）℃，湿度：（20%-90%）RH |
| 气源要求 | 载气：高纯氮气或零级空气（>99.995％）； 燃气：高纯氢气 助燃气：零级空气 |
| 输出 | 4-20mA、RS232/RS485、以太网 |
| 尺寸 | 19“标准机箱 |
系统组件二：温压流模组
温压流与采样探头相连接，对采集的气体进行加热、稳压、稳流预处理，自带截止阀反吹电磁阀，最终将采集的气体平稳输送到VOCs有机污染物在线监测系统中，提高数据监测的准确度。
| 温度 | 0～400 |
| 压力 | -5～5kPa |
| 压差 | 0～2kPa |
| 对应流速 | 0～20m/s |
系统组件三：氢气/空气发生器
氢气发生器，为VOCs有机污染物在线监控系统提供高纯氢气，采用氢氧化钾溶液为电解液，具有使用安全，维护方便等优点，可用高纯氢气钢瓶代替。
| 型号 | TW-H300 | TW-H500 |
| 输出压力 | 0.4MPa | 0.4MPa |
| 超压保护 | 0.46MPa | 0.46MPa |
| 最大流量 | 300mL/min | 500mL/min |
| 气体纯度 | 优于99.999% | 优于99.999% |
| 实际尺寸 | 240×350×470mm | 240×350×470mm |
| 电源 | AC220V 50Hz 150W | AC220V 50Hz 150W |
| 整机重量 | 约17kg | 约17kg |
零级空气发生器：采用静音、无油压缩机、不锈钢气罐、高温催化氧化炉、两级干燥管等气路组成。设有自动吸附排除空气中烃类物质，为系统提供无油三级净化空气
| 工作原理 | 高温催化氧化 |
| 输出压力 | 0～0.6MPa |
| 输出流量 | 0～1500mL/min |
| 气体纯度 | 烃类≤0.1ppm（以碳计） |
| 催化氧化温度 | 400℃ |
| 电源 | AC220V 50Hz 300W |
系统组件四：伴热过滤一体化采样探头
特殊设计的伴热过滤一体化采样探头，由于不同行业的VOCs有机废气的成分不同，有些废气中含有水蒸气或者烟尘等，会对实验结果造成影响。针对这种情况特别设计的采样探头，内置过滤系统和伴热系统，将采集的气体过滤同时进行80℃高温伴热，让采集到的废气顺利进入温压流模组中。
系统组件五：数据采集传输仪
数据采集传输仪通过数字通道、模拟通道、开关量通道将VOCs在线监控系统的测试数据及运行状态等信息进行存储，并通过系统自带的4G无线网络模块将数据信息通过4G网络上传到VOCs在线数据监测平台上，监测平台已可以通过4G网络将控制命令传输到数据采集传输仪中，数据采集传输仪根据接收到的控制命令对VOCs在线监控系统的运行进行控制。
系统组件六：4G无线网络模块
由于VOCs有机污染物在线监控系统的安置地点因为环境限制，有些地点无法安装有线网络，所以单独配置4G无线网络模块，让VOCs在线监控系统通过4G无线网络与VOCs监控平台进行数据交换，更方便在多个地点搭建监控网络。
如果环境允许的情况下，可以通过有线网络替换掉4G模块，有线网络的数据传输稳定性优于4G模块。
色谱峰图
《固定污染源排气中非甲烷总烃的测定 气相色谱法（HJ T 38-2017）》
空气中50ppm甲烷+50ppm丙烷混合标气色谱图（单次测量）
色谱柱反吹，缩短测量间隔
空气中50ppm甲烷+50ppm丙烷混合标气色谱图（1.5min间隔连续4次测量）
含苯系物有机废气的测量周期会有所延长
空气中300ppm甲烷+300ppm正己烷+300ppm甲苯混合标气色谱图（单次测量）
应用领域
VOCs有机污染物在线监控系统在化工厂，药厂、石化、印刷、喷涂等企业的高污染区域进行多点部署后，可以构成VOCs有机废气排放监控网络，通过监控平台对整个污染源区的VOCs排放状况进行24小时不间断监测，协助环保部门实时了解所辖区域的污染情况，并制定相应改善措施。
