| 加工定制 | 是 |
|---|---|
| 输出频率 | 50~60（Hz） |
| 光电板功率 | 50w/18v（Wp） |
| 蓄电池容量 | 12v/18AH（AH） |
| 输出电压 | 12/6（V） |
| 品牌 | SSKJ |
| 型号 | SS-XX50 |
深圳盛世阳光科技有限公司是一家专业从事开发，制造，营销和售后服务的太阳能系列产品，如太阳能灯，太阳能灯带充电器的输出，LED灯，太阳能灯，太阳能充电电源，安全灯，智能灯，太阳能发电系统等。
产品参数：
1,太阳板：18V50W 包装：535*720*20mm
2,控制器功率：12V/10A
3,电池：12V/18AH
4,材料：塑料ABS/透明PC. 3WDC球灯泡2个 带3米线 15V/2000MA AC充电器1个
5,产品尺寸：300*180*240mm/1pcs
6净重：17.6kg 毛重：19.2kg
产品说明：
1、充电时间：50W太阳能板充电需要18小时（根据不同地区的平均日 照时间和阳光强度决定）；2、工作时间：2pcs 3W DC LED灯泡至少可亮15-18小时；（根据实际用电设备的输出功率决定）；3、功能：电池充放电具有 过充 过放保护功能；过载、短路保护 用电设备使用时，保险丝（5A）具有电流过大电路保护功能；4、工作温度：-20℃ ~ +55℃；5、最大负载功率：
一、产品特点
1.本系统采用了微处理器和专用控制算法，实现了智能控制，专为偏远和缺电地区的用户野外作业、家庭照明、旅游宿营等使用设计的小型直流供电系统。
2.本系统电路采用高性能、高精度20位AD处理单片机作为主控，具有蓄电池过充、过放、过载以及独特电子短路保护与防反接保护功能、超低功耗待机、USB输出、照明输出过载保护功能、充电、放电独立等功能。
3.本系统为纯直流输出系统，DC12V输出接口6个，USB5V输出接口2个，适合多种用途需要。
二、功能特点
1.采用单片机作为主控，实现了蓄电池充、放电的智能控制，过充、过放保护功能，短路保护功能，当负载超载时，系统会自动关闭，8秒后自动启动，有效的延长了蓄电池的使用寿命；蓄电池过放电压回升控制功能，防止了蓄电池在低电压状态下出现照明闪烁的现象。
2.超低功耗待机功能：在开机后5分钟内，如果没有检测到有输出负载，系统将自动进入超低功耗待机状态。
3.USB输出：在给手机、MP3MP4、数码相机等数码产品充电时，最大输出电流为1A，超过额定电流时，系统USB输出将自动关闭。
4.照明输出功能：照明输出超过5A时，系统将自动保护，输出将自动关闭。
5.充、放电独立功能：充电、放电互不干扰，实现了在充电时可以同时进行放电。
6. 充、放电指示功能：随时监测系统充、放电状态。充电时，充电指示灯红灯指示，充满时绿灯常亮；放电时，工作指示灯绿灯常亮，低压保护时，工作指示灯红灯常亮。
7.电池电量显示：当电量低于50%电量时，电量指示灯红灯闪烁，提示电量低需充电；当电池电量放电到25%时，系统将自动断电。

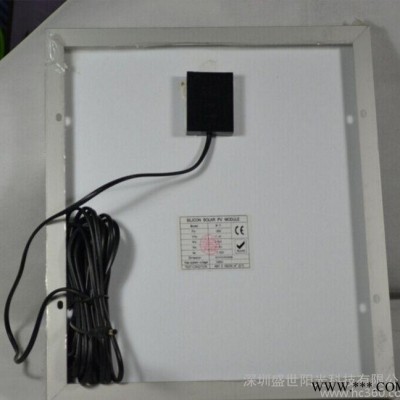

充电电源 | 太阳能板：单晶硅50W/18V 连接线：6米 | |||
输出：DC16V/2A | ||||
输出电压 | DC输出端口：DC12V(6个) 最大输出电流：3A | |||
USB输出端口：DC5V(2个) 最大输出电流：1A | ||||
内置电池 | 12V/12AH 免维护铅酸蓄电池 | |||
充电时间 | 太阳能充电约：约14小时左右 室电约：10H（完全充满） | |||
放电时间 | 充满电的情况下6个3W的LED灯放电约：3.5-4H | |||
额定充电电流 | 5A | 额定放电电流 | 5A | |
系统电压 | 12V | 空载损耗 | <5mA | |
超压保护 | 17V | 提升充电电压 | 14.6V | |
欠压电压 | 10.5V | 过放电压 | 11.1V | |
温度补偿 | -4.0mv/0C/2V（提升、直充、浮充、充电返回电压补偿） | |||
控制方式 | 充电；PWM 脉宽调制； | |||
工作温度 | -350C 至+650C | |||
过载、短路保护 | 1.25 倍额定电流30 秒；1.5 倍额定电流5 秒过载保护动作；≥3 倍额定电流短路保护 | |||
保护电路： | 过充、过放、过载和短路保护 | 所有保护均不损害任何部件，不烧保险；保险丝只做**保护作用 | ||
太阳能电池、蓄电池反接保护 | ||||
组件扩展性 | 支持使用30W/18V40W/18V对系统进行快充（最大不能超过90W/18V）充电时间对应减少 | |||
三、规格参数
四、包装清单
序号 | 物料名称 | 规格 | 单位 | 数量 | 包装 |
1 | 太阳能电池板 | 50W/18V | 块 | 1 | 535*720*20mm |
2 | 机箱 | 300*180*240mm | 个 | 1 | 内置蓄电池和PCB板 |
3 | 光源线 | 5米（6条）/7米（1条） | 条 | 7 | 太阳能板连接线6米，LED连接线5米 |
4 | LED | 3W | 个 | 6 | 系统充满电峰值功率 |
5 | 适配器 | AC100-240V/DC16V/2A | 个 | 1 | 可选配 |
四、操作方法

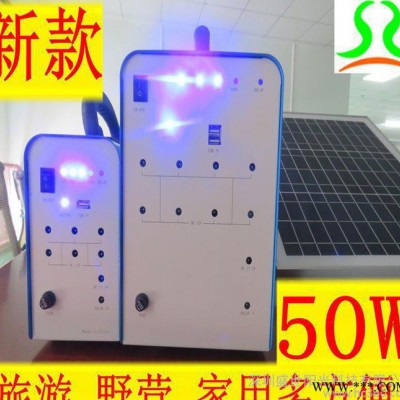

1.产品正面图
2.充电操作
将太阳能电池板(100W/18V)或者AC充电适配器输入(AC100V-240V)输出(DC16V/2A)的直流输出插头连接到系统充电输入端口（Solar Panel）,充电指示灯（Indicator）红灯闪烁，表示充电状态连接正常，当指示灯常亮绿灯，表示蓄电池已充满。
3.照明操作
4.手机和数码产品充电操作
将手机或数码产品的充电USB线接入到系统箱上的USB接口中，手机或数码产品进入充电状态，USB接口输出电压为DC5V,最大输出电压为1A，当充电电流超过1A时，USB输出将自动关闭。
五、常见问题及处理方法
1．有阳光时太阳能充电指示灯不亮
| 检查各连线是否正确，接触是否良好
|
2．直流输出LED灯不亮
| 检查LED灯插头是否松动、LED开关是否打开、系统电压是否处于低压、线路连接是否正常，若以上正常还不能亮灯，请更换LED灯泡
|
3．低压指示灯亮，直流没有输出
| 系统已经进入低压保护，请及时充满电
|
4．系统长期使用后，系统很快充满，工作时间短 | 更换蓄电池 |
如出现不能充电或灯不亮 | 请轻轻检查插头是否插好 |
六，注意事项
1、 蓄电箱注意防水防潮，必须放在干燥通风处。
2、 请勿拆装或解剖本产品部件，避免产品损坏。
3、 使用本系统时，请勿靠近火源或在高温条件下使用。
4、 **次使用本系统前，请将蓄电池充满后方可使用。
5、 请勿将本系统投入水中。
6、 阳能板有效时间是上午10点至下午3点，使用时太阳能板必须平面对准太阳方向，云雾对太阳能板发电有一定影响，但其可以适应日晒雨淋，多晒太阳多发电，可以长期固定在室外，并正面对准太阳。
7、 阳能板是钢化玻璃制品，禁止用石矿和金属坚硬物敲打，可以抗拒直径1CM以内的冰雹。
8、 下雨天或阴雨季节请节约用电，不使用时关闭总开关。
