| 制作工艺 | 其它 |
|---|---|
| 输出信号 | 数字型 |
| 材料 | 其它 |
| 型号 | 温室大棚温度监测系统 温度采集模块 大棚采集 |
温室大棚温度监测系统
设备配套清单：
温度采集器1台。电源适配器1个。两线温度传感器30只。485通讯接口转换模块1台。温度监控系统界面1套。
一. 方案概述
1) 本方案为全数字化方案，由每个温度探头输出的直接为可联网数字信号。
2) 由于采用先进的数字化及网络技术，本方案按网络布线，方便、经济。
3) 因为每个温度探头输出的直接为可联网数字信号，信号传输过程的衰减不会影响系统精度，且传输距离长，输出接口壳接1-30个温度传感器，距离可达500M。
4) 采集模块自动识别传感器类型、数量，配置和扩展方便，,可以根据现场安装条件，适当选择模块的安装位置及使用模块的数量，以便降低成本。
5) 上位机同采集模块之间采用支持距离1.2公里的RS485接口。
6) 采用基于winXP平台的组态软件技术，可根据不同客户需求，方便、快速的生成个性化的人机界面。
7) 标准化总线设计，可方便的扩展控制及其他功能及同其他系统互连。
8) 采用低功耗设计，只需对采集器供电，无需对传感器供电，现场供电点少，施工方便。
二. 产品简介

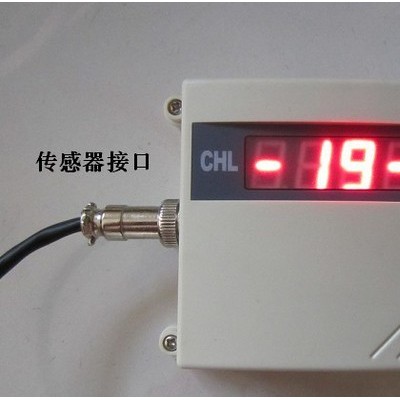

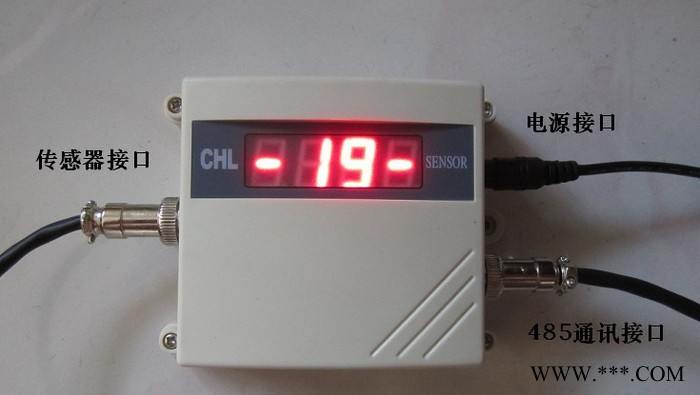

1.采集模块
测温特性：
测温点数: 1～30 点
测温范围: -55～ +125℃
测温精度: ± 0.5℃
测温分辨率： 12位(0.0625℃)
测温速度: 4s
支持测温电缆长度: ≤500M
支持传感器二线联接方式
同上位机通讯特性：
模块与上位机采用RS485通讯，一台上位机可带多个模块，波特率9600。并可扩展为以太网接口通讯模块。
电源要求：
10-40V输入（外接，可选）。
工作环境：
模块工作温度：-25 ～ 85℃。
典型应用： 冷库测温 混凝土监测 设备柜测温 空调检测线 楼宇自控等。
2.两线制数字温度传感器DS18B20
测量温度范围为 -55℃～+125℃，在-10～+85℃范围内,精度为±0.5℃。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。
3.监测程序
可提供一般的标准界面或根据客户特殊需要定制界面。
标准界面可实现功能有监测点实时显示、实时曲线、历史曲线、上下限报警。
以下几种功能在定制界面时可作为参考
A.可于平面图中显示报警发生点的位置，方便工程人员维修；
B.发生报警时可以控制计算机声卡进行语音报警。
C.短信报警。
D.以太网远程监控。
