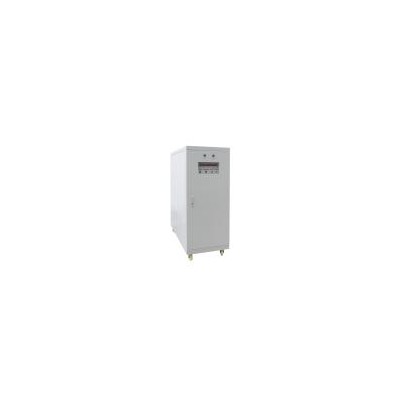

大功率工业用离网逆变器380V(NB-200KS)

型号Type

NB220-100KS

NB380-100KS

直流输入

DC input

输入额定电压

Input rated voltage

220 VDC

380 VDC

输入额定电流

Input rated current

455 A

263 A

输入直流电压允许范围

Input DC voltage range

180-300 VDC

300-490VDC

交流输入

AC input

允许输入电压范围

Allow input voltage range

220 VAC / 380 VAC / 400 VAC ± 15% VAC

输入额定电流

Input rated current

278A / 152A / 145A

旁路转换时间

Bypass transfer time

≤4 ms

交流输出

AC output

额定容量

Rated capacity

100KVA

输出额定功率

Output rated power

80KW

输出额定电压及频率

Output rated voltage and frequency

220 VAC / 380 VAC / 400 VAC ，50Hz / 60Hz

输出额定电流

Output rated current

278A / 152A / 145A

输出电压精度

Output voltage accuracy

220 VAC / 380 VAC / 400 VAC ± 2%

输出频率精度

Output frequency accuracy

50Hz / 60Hz ±0.05%

波形失真率(线性负载)

Waveform distortion (THD).
(Linear load)

≤3%

动态响应时间

Dynamic response time
(负载Load 0←→100%)

2ms

功率因数Power factor (PF)

0.8

过载能力 Overload capacity

120%,3 分钟minutes,150%,10 秒second

峰值系数Crest factor (CF)

3:1

逆变效率 Inverter efficiency

95%

工作环境

Working Environment

绝缘强度(输入和输出)

Dielectric strength

1500VAC,1分钟minute

噪音(1米) Noise (1m)

≤50dB

使用环境温度

Ambient temperature

-10℃~+50℃

湿度 Humidity

0~90%,不结露 No condensation

使用海拔 Altitude

≤5000 m

保护功能

Production function

输入接反保护、输入欠压保护、输出过载保护、输出短路保护、过热保护

Input reverse protection, input under-voltage protection, output overload protection, output short circuit protection, thermal protection

尺寸Size

重量Weight
