粉尘浓度监测系统

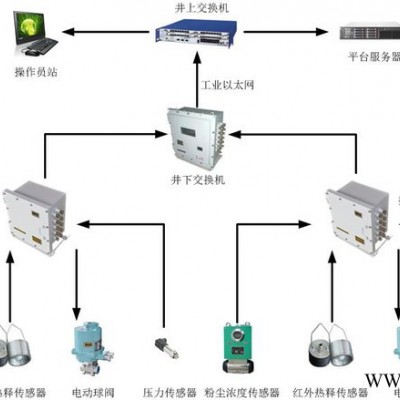

系统概述：粉尘浓度监测系统用于监测及有效降低井下关键地点的粉尘浓度，在各监测点增设粉尘浓度传感器、红外热释传感器等，通过综合控制器对监测值进行分析，当监测场所粉尘浓度超过粉尘传感器设定的报警值时，综合控制器自动控制电动球阀，进行喷水防尘。
系统功能：
? 系统具有粉尘浓度采集、显示及报警功能
? 系统具有粉尘浓度超限自动降尘功能
? 粉尘浓度达到或超过降尘浓度时，开始降尘；粉尘浓度低于降尘浓度时，自动停止降尘
? 在地面集控中心可通过手动启动系统降尘功能，并具有操作记录功能
? 系统具有以地点和名称为索引的数据存储和查询功能，主要查询信息包括：
l 粉尘浓度的实时监测值
l 报警及解除报警时刻及状态
l 开始／停止降尘时刻及状态
l 设备故障／恢复正常工作时刻及状态等
? 系统具有备用电源，当电网停电后，系统可继续工作2 小时以上
主要参数：
? 模拟量输入传输处理误差：≤1.0%
? 系统**大巡检周期：≤30s 。
? 粉尘超限降尘控制执行时间：≤2s
? 其它控制执行时间：≤30s 。
? 传输方式：
监测分站与地面监控机房采用光缆传输，速率10M/100Mbps
? 传输距离：
核心控制器到地面监控机房传输距离：20km （单模，波长1310nm ，使用MGTSV-B 矿用阻燃光缆）
? 画面响应时间：调出整幅画面85 ％的响应时间≤2S ，其余画面≤5S
? 误码率：≤10-8
? 系统供电：地面中心站为AC 220V ，井下设备为AC 660V/127V
