| 风速 | 70m/s |
|---|---|
| 工作电压 | 220V |
| 规格 | 建大仁科 |
| 类型 | 自动气象站 |
| 适用范围 | 气象观测 |
| 品牌 | 建大仁科 |
| 型号 | RS-QXZN-M |
| 加工定制 | 是 |
1. 系统概述

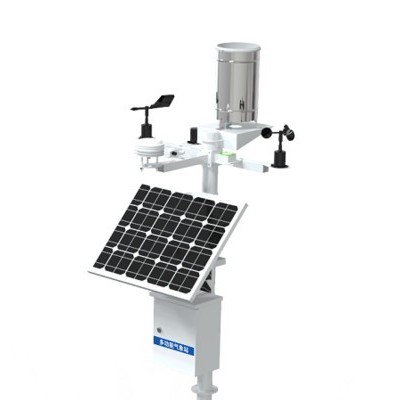

RS-QXZN 标准版气象站是一款我司标准配置的气象站。该设备具有 1 路 ModBus- RTU 主站接口（可通过此接口连接我司 485 变送器：1 路风速，1 路风向，4 路土壤温度+水分，4 路土壤 EC+PH，1 路空气温湿度，1 路噪声，1 路二氧化碳，1 路大气压力，1 路光照，1 路雨雪状态，1 路紫外线，1 路总辐射，1 路一氧化碳，1 路臭氧， 1 路二氧化硫，1 路硫化氢，1 路氧气，1 路空气质量，1 路负氧离子，1 路氨气，1 路TVOC）、1 路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量）、1 路氮磷钾，2 路继电器输出（选配）；该设备可通过 GPRS 上传或网口上传方式将数据上传值平台，同时该气象站还带有 1 路 ModBus-RTU 从站接口也可将数据通过 485 通信的方式上传至客户的或 PLC 组态屏等；还能外接 1 路 LED 屏显示（默认点阵数 96*48）。
1.1 功能特点
具有 1 路 ModBus-RTU 主站接口可接入我司 485 变送器：风速、风向、土壤温度水分、土壤 ECTH、土壤 PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2、氮磷钾、蒸发量、负氧离子、NH3、TVOC 等变送器。
外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量。
选配 2 路继电器输出，可做远程手动控制。
1 路多功能 GPRS 通信接口，只需插入一张手机卡便可将数据上传至远端软件平台，还可选择插网线来通过网口上传。
具有 1 路 ModBus-RTU 从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接室外屏（选配）。
可外接 1 路室外 LED 单色显示屏，默认点阵 96*48**大点阵数 1024*256）。
多种测量要素可自由搭配。
可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。
支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作
设备 8 位地址，易于管理识别，可搭配我司提供的多种软件平台。
| 参数名称 | 范围或接口 | 说明 |
| 数据上传通信接口 | RJ45网口 | 通过网口方式上传数据 |
| GPRS无线 | 通过GPRS方式上传数据 | |
| 4G | 通过4G方式上传数据 | |
| GSM短信 | 支持短信报警 | |
| ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询监控主机中的数据。 | |
| 数据采集通信接口 | 主RS485接口 | 能够采集1-32台485接口的变送器的数据，通信距离≥1500米 |
| 点阵LED屏显示接口 | LED屏显示接口 | 默认搭配 96*48 点阵的室外LED显示屏,其他尺寸的显示屏支持定制 |
| 1路直流电压采集 | 采集量程0-100V | 采集精度±0.1V，输入阻抗≥100K 监控主机可设置转换系数 |
| 3路4-20mA电流信号采集 | 4-20mA电流信号采集 | 采集分辨率3000 输入阻抗≤120欧 监控主机可设置转换系数 |
| 1路水浸检测信号 | 可进行漏水检测 | 标配漏水电极，用户也可选漏水绳，可达30米 |
| 4路开关量信号输入 | 可检测干接点通断状态 | 外接无源干接点，响应时间≤0.2S |
| 2路继电器输出（标准版选配） | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A 本继电器可关联到任意通道的上下限，用作报警或自动控制。 |
| 1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量：0.2mm 可上传瞬时雨量（一分钟）、当前雨量（本日00:00至当前）、昨日雨量（昨日00:00-24:00）及累计雨量值 （默认采用第四路开关量作为雨量计输入） |
| 数据上传间隔 | 2~10000S | 数据上传间隔2~10000S可设 默认30s上传一次 |
| 内置存储容量 | 52万条 | 内置存储，可存储52万条 |
| 供电 | 外部电源供电 | 220V AC交流电 |
| 双供电 | 支持220V市电与太阳能板双供电 （优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断） | |
| 太阳能供电 | 配套我司太阳能电池板和蓄电池 （太阳能电池板60W，蓄电池续航时间7天左右） |
