| 材质 | 塑料 |
|---|---|
| 产地 | 中国 |
| 携带方式 | 便携式 |
| 检测压力范围 | 0~700KPA |
| 适用车型 | 四轮轿车 |
| 显示方式 | 数字式 |
| 外观造型 | 迷你型 |
| 颜色分类 | 黑色 |
| 胎压表类型 | 压力监测系统 |
| 胎压表精度类型 | 高精度 |
| 主要下游平台 | 独立站,速卖通,亚马逊 |
| 主要销售地区 | 欧洲,东南亚 |
| 是否跨境货源 | 是 |
| 接口类型 | USB |
| 品牌 | 吉特兴 |
| 型号 | TX-401-W |
| 加工定制 | 是 |
一：通讯方式
TPMS接收盒和DVD采用UART口通讯，电平为TTL 5V
二：从机每隔3秒定时上传每个轮胎的数据给DVD
三；DVD主机拥有的功能
1、ID匹配功能
2、高压，低压，高温报警阀值调整
3、单位切换功能（Kpa,Bar,Psi,℃， 。F ）
4、报警功能,低压报警、高压报警（默认阀值3.4bar）、高温报警（默认阀值75℃）、漏气报警、
电池电压报警（默认2.3V）、传感器信号故障报警、 从机故障报警；
5、主界面要显示的内容：四轮或者五轮的压力、温度同时显示；
四：配件清单
一个主机接收模块+四个传感发射器模块
定义：DVD为主机，TPMS接收盒为从机，接线定义如下：
| 接收模组规格 | ||
| 传输介面 | RS232 | |
| 频率 | 433.92MHz | |
| 接收灵敏度 | -95dBm | |
| 有效接收距离 | 20m(直线距离) | |
| 工作电压 | 5V~12V DC | |
| 操作温度 | -20℃~80℃ | |

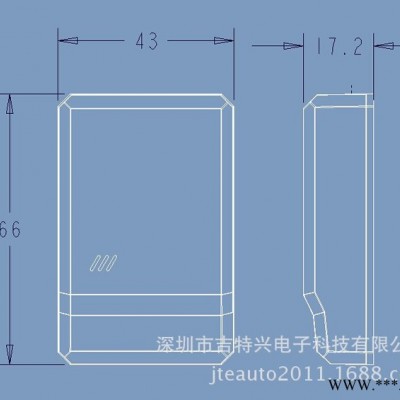

| 外观尺寸 | 长66mm×宽43mm ×高17.2mm | |
| 颜色 | 黑色 | |
| 线长 | 1.5M | |
| 重量 | 30克 | |
| 外接串口定义 | 1.接头式:Mini-USB公座（可定做） | |
| PIN1:VDD PIN2:RX | ||
| PIN3:TX PIN4:N/A | ||
| PIN5:GND | ||
| 2.接线式:Mini-USB公座 | ||
| 蓝色:RX 白色:TX | ||
| 红色:VDD 黑色:GND | ||

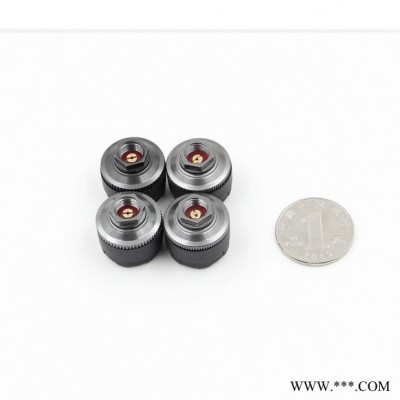

| 传感器规格 | ||
| 频率 | 433.92MHz | |
| 工作电压 | 3V DC | |
| 操作温度 | -40℃~125℃ | |
| 外观尺寸 | 直径20mm ×高19mm | |
| 重量 | 9克（含电池重量） | |
| 使用寿命 | >5年 | |
| 读取胎压时间 | 每3秒侦测一次 | |
| 传输时间 | 12秒±2秒 传送一次 | |
| 传输数值到receiver速度 | 1/4sec? | |
| 轮胎压力监测范围 | 0-700KPA | |
| 胎压读取精确度 | ± 1 PSI | |
| 系统工作温度 | -40~125℃ | |
| 温度读取精确度 | ± 1℃ | |
| 发射器功率 | >-18dbm | |
| 系统工作湿度 | 100% | |
1.TPMS接收器起到接收传感器信号并上传数据给上位机的作用；
2.供电电压为直流5V，由上位机供给；若要更改供电电压，请与联系厂家；
3.连接器型号为C3003H-A-4P公头；
4.5V=红色，RX=蓝色，TX=白色，GND=黑色；
5.TPMS接收器安装在原理上位机50cm以外的地方，避免干扰；
6.TPMS接收器通讯协议以RS232为主要平台，电平为TTL电平，若需要和电脑直接通讯，需要增加串口转USB模块或者在TPMS接收器内增加电平转换IC，若需要定制请联系厂家；
7.TPMS的基本功能，如数据显示，低压、高压、高温报警，ID设定及相关警示阀值的设定，均需要上位机完成；
8.TPMS接收器有两种型号，一种是轿跑车4轮~5轮用，一种是6轮及以上至32轮卡货车用，若轮胎数量有变动时，请联系厂家。
