| 测量范围 | －90°～＋90° |
|---|---|
| 测量精度 | 测量灵敏度：±0.01° |

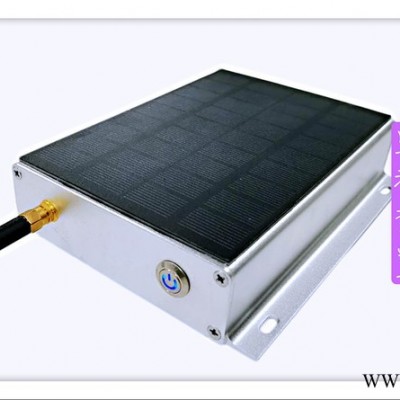

| 名称 | 杆塔倾斜在线监测系统 |
| 外形尺寸 | 292*232*94尺寸 |
| 显示方式 | 数字式 |
| 信号类型 | 数字式 |
| 颜色 | 灰色 |
| 用途 | 杆塔倾斜 |
| 重量 | 1000 |
| 执行质量标准 | 国标 |
| 结构型式 | 单元组合式 |
| 驱动能源 | 电动 |
| 品牌 | 顿恒 |
| 型号 | DH-GTQX201 |
| 加工定制 | 是 |
通讯铁塔在线监测系统（以下简称铁塔监测）采用先进成熟的信号采集、控制网络通信等技术，结合光纤传感技术、电子测量技术、太阳能新能源技术、智能数据分析技术，对铁塔安全信息——如环境温湿度、双轴倾斜角度、雷击电流与频度、三轴振动加速度的实时监测并及时预警和报警。系统兼具智能化、云模式、高精度等多重优势。该监测系统既是专门为通讯企业和铁塔公司对小气候观测、流动气象观测哨、季节性生态监测等开发生产的多要素自动气象站，又能实时监测通讯铁塔的倾斜、雷击电流及振幅频率等情况，及时了解运行通讯铁塔的安全、可靠状况，根据监测数据发展趋势，对超标铁塔状况及时进行多种方式预报警，指导检修和维护，提醒运行维护人员加固地基，防止倒塔事故发生。
主要特点
(1) 抗干扰：防电磁、防水、防雷击，确保系统运行稳定可靠；
(2) 测量精度高：高精度、高分辨率、高可靠性数字倾斜传感器；

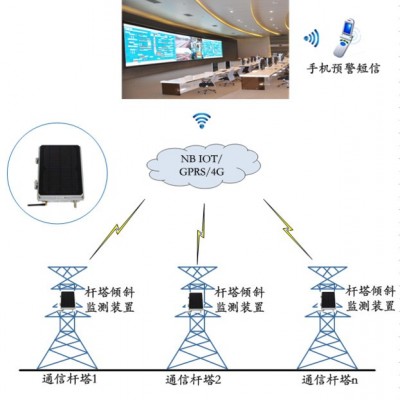

(3) 具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；
(4) 加电自启动功能；
(5) 具有在线自诊断功能；
(6) 设备采用休眠、待机、定时传输相结合的低功耗模式设计，测量精度高；
(7) 数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠；
(8) 时间同步功能，能接收综合分析软件系统的对时命令，每天对时一次，误差不大于5s；
(9) 数据暂存功能，可以在通讯异常时能存储30天以上的数据；
技术参数
◆监测数据量：环境温度、湿度、铁塔双轴倾角、雷击电流、振动幅度、三轴振动加速度；
◆温度测量范围：-40℃～+120℃ ；温度测量精度：±0.2℃；
◆湿度测量范围：0%RH～100％RH ； 湿度测量精度：±2％RH；
◆倾斜探测单元角度范围：－90°～＋90°；测量灵敏度：±0.01°；
◆振动加速度测量范围：±2g；测量灵敏度：±0.05g；响应频率:0-100Hz
◆太阳能电池功率：20W；
◆监测单元运行环境温度：-40℃～+85℃；
◆监测单元运行环境湿度：不大于99％；
◆监测单元防护等级：IP65；
◆蓄电池使用寿命：5年以上；
◆太阳能电池板使用寿命：10年以上；
