| 测量范围 | 测量废气中挥发性 有机物浓度、废气参数（温度、压力、流速或流量、湿度、氧含量） |
|---|---|
| 测量精度 | ±3％ |
| 类型 | CEMS烟气分析仪 |
| 适用范围 | 电子厂,微生物检验,食品微生物分析,家具厂,工农业生产,电子电工行业 |
| 重量 | 1kg |
| 品牌 | 普瑞 |
| 型号 | CMS-6000 |
| 加工定制 | 是 |
CMS-6000型固定污染源挥发性有机物连续监测系统是北京普瑞分析仪器有限公司为了满足我国日益增长的固定污染源挥发性有机物在线监测要求，自主研发的可以实时在线连续监测甲烷/非甲烷总烃、苯、甲苯、二甲苯、烟气温度、压力、流速相关参数，并统计排放率、排放总量等，从而对测量到的数据进行有效管理。
CMS-6000系统的现场应用场景图如下，系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，组网灵活，运行成本低。同时，系统采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。
GB/T16157-1996 《固体污染源排气中颗粒物测定与气态污染物采样方法》
HJ/T38-1999 《固定污染源排气中非甲烷总烃的测定-气相色谱法》
HJ75 《固定污染源烟气排放连续监测系统技术规范》
HJ76 《固定污染源烟气排放连续监测系统技术要求及检测方法》
HJ212 《污染源在线自动监控（监测）系统传输标准》
DB12/524-2014 《工业企业挥发性有机物排放控制标准》
GB16297-1996 《大气污染物综合排放标准》
GB12519-2010 《分析仪器通用技术条件》
测量方法
· ? 烟气采样方法：完全抽取+高温法
· ? 甲烷/非甲烷总烃/总烃：气相色谱法
· ? 温度测量方法：温度传感器
· ? 压力测量方法：压力传感器
· ? 流速测量方法：差压法（皮托管）
系统组成

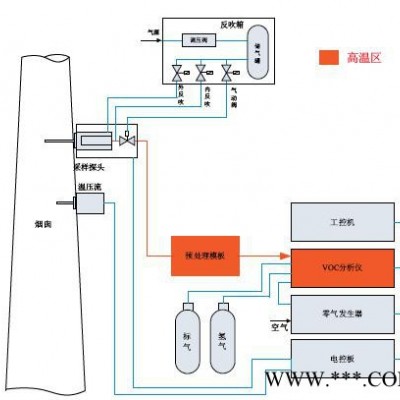

CMS-6000系统由VOCs污染因子监测子系统、烟气参数（温度、压力、流速）监测子系统以及数据采集与处理子系统构成。如下图所示：
CMS-6000系统由VOCs污染因子监测子系统及数据采集与处理子系统、烟气参数子系统构成。
VOCs监测子系统主要由采样探头、伴热管线、预处理单元、VOCs分析仪、电控单元组成，测量时烟气由机柜内的真空泵抽取，经由采样探头、高温伴热管线、除尘过滤器后通入VOCs分析仪进行测量。根据买方的需求，VOCs分析仪可选配CMS-6000分析仪（测量甲烷、非甲烷总烃、甲苯）。
数据采集与处理子系统由集线箱、工控机和CMS6000 系统监测软件构成。集线箱安装在户外的平台上，采集现场平台设备的4～20mA信号（烟气温度/压力/流速等信号），通过内部的处理单元转换为工业现场的RS-485信号与机柜内的工控机进行通信。CMS6000系统监测软件安装与工控机内，用于监测和汇总所有的气体浓度信息和工作状态信息，同时生成报表、存储数据、记录历史数据、与环保部门联网通信等功能。DCS-100传输单元安装于机柜内部，将测量的参数转换成4～20mA信号送给客户的DCS系统。
系统主要技术指标
| 性能和设计数据 | 单位 | 数据 |
| 1. 1. 系统数据 | ||
| —机柜环境温度 | ℃ | 5~35 |
| —机柜环境湿度 | %RH | 20~90 |
| —烟气温度测量范围 | ℃ | 0～400 |
| —烟气流速测量范围 | m/s | 0～40（可根据实际定制） |
| —采样气流量 | L/min | 3 |
| —系统压缩空气需求量（峰值） | L/min | 250 |
| —压缩空气压力范围 | MPa | 0.4～0.7 |
| 1. 2. 甲烷/非甲烷总烃 | ||
| —量程 | ppm | 甲烷：0.1-1000ppm 非甲烷总烃：0.05-10000ppm；
|
| —检出限 | ppm | 甲烷：0.1ppm 非甲烷总烃：0.05ppm
|
| —重现性 | %F.S. | ≤±2 |
| —分析周期 | s | ≤120s（非甲烷总烃） |
注：具体测量量程可根据买方需求和应用工况确定
烟气辅助参数指标：| 1.温度测量 |
|
| 探头外壳材料： | 316L不锈钢 |
| 测量方法： | 铂金电阻法Pt100 |
| 测量范围： | (0～300)℃ |
| 测量精度： | ≤±0.5%F.S |
| 防腐措施： | 表面喷涂特殊防腐材料（聚四氟） |
| 取样管长度： | （400～1700）mm |
| 输出信号型式： | （4～20）mA |
| 2.压力测量 |
|
| 量程 | （-10～10）KPa |
| 测量方法 | 压力传感器 |
| 测量精度 | ±0.5% |
| 输出信号型式 | 4～20mA |
| 3.流速测量 |
|
| 皮托管材质 | 316L不锈钢 |
| 监测方法 | 差压测量法（皮托管法） |
| 流速测量范围 | （5～40）m/s（可根据买方需求定制） |
| 最小检测流速 | 5m/s |
| 测量精度 | ≤±1%F.S |
| 响应时间 | ≤10秒 |
| 防腐措施 | 表面喷涂特殊防腐材料（聚四氟） |
| 取样管长度 | （400～1700）mm |
| 输出信号型式 | （4～20）mA |
l 采用气相色谱法，是国际公认的VOCs检测方法，满足美国EPA标准的技术要求；
l 采样管线、主流路器件选用抗腐蚀和惰性化的材料，减少样品吸附，数据可信度高；
l 具备断电保护功能，现场意外断电时，可自动置换主流路内的残留烟气，有效防止主器件的腐蚀，延长使用寿命
l 具备自动校准功能，无需值守，减少维护量。
l 断电后重新上电，仪器自动点火循环运行
l 采样平衡大气压力，保证检测结果的准确性
l 工业级精密机械稳压阀流路控制，抗外界电磁干扰，流路控制稳定
l 定时系统流路反吹，伴热管线、高温过滤器、探头同时反吹，确保系统干净无污染
l 支持仪器标定和系统标定两种标定模式
l FID火焰熄灭自动保护功能，自动切断氢气流路，保证系统安全
l 气电分离，单层仪器设计，维护简单方便
l 一键化操作，自动完成仪器校准，并自动生成校准曲线
VOCs在线气相色谱仪
【品 牌】：普瑞仪器
【产品型号】：CMS-6000
产品介绍
VOCs在线气相色谱仪灵活搭载多种不同GC检测器，满足从环境空气到污染源的所有VOCs监测要求，提供对样品中非甲烷总烃（NMHC）到VOCs全组分的在线分析，可实现量程范围从ppb-ppm-%全浓度含碳氢有机物的检测。仪器自带的分析软件实现实时数据信号采集、数据处理，具有超高的系统稳定性和安全可靠性，长期自动运行，维护少，运行成本低。
仪器特点
运行稳定安全，实现无人值守，运维成本低：
自我保护功能，气源供应不足时，火焰自动熄灭，且关闭氢气和空气流量，防止泄露。
自动点火，开机、气源供应恢复或意外断电恢复后，自动点火并运行。
仪器定性定量重复性好（≤1%），检出限低：
FID检测限低至 1.8×10-12 g/s。
维护量低，使用寿命长：进口零部件比例高达 40%。
软件操作简单，维护方便，SINZEN支持定制服务。
技术参数
| 项目 | 指标 |
| 检测能力 | 甲烷、非甲烷总烃、总烃；苯、甲苯、乙苯、二甲苯 |
| 量程 | 0.05~10000ppm |
| 检出限 | 0.1ppm |
| 分析周期 | ≤90s |
| 重复性 | RSD≤3% |
| 检测器 | 氢火焰离子化检测器（FID） |
| 功率电源 | <800VA，220V AC/50Hz |
| 工作环境 | 温度：(5~35)℃，湿度：（20%~90%）RH |
| 气源要求 | 载气：高纯氮气或零级空气（>99.995%），燃气：高纯氢气（>99.995%）， 助燃气：零级空气 |
| 尺寸 | 19"标准机箱 |
