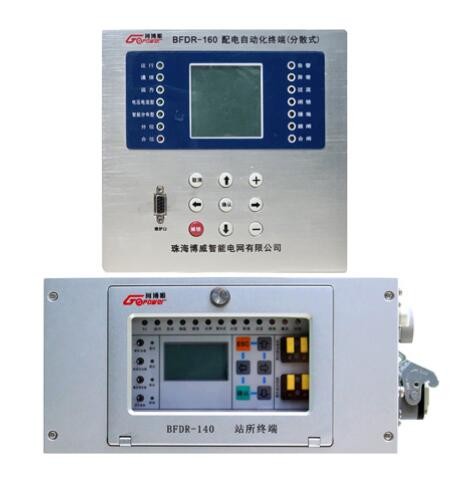

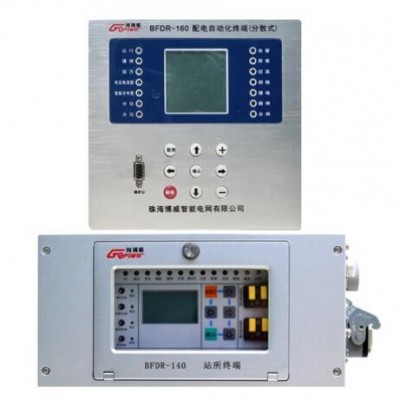

配电自动化站所终端(分散式)BFDR-160
产品特点
1.分散式结构,终端由若干个间隔单元和公共单元共同组成。
2.软件平台采用强大的Linux多任务多线程实时操作系统。
3.装置故障录波时录取故障线路的前4个周波和故障后8个周波,每个周波录取64个点。使用装置维护工具可以对录波文件进行详细分析,波形细节一览无余。
4.小型化,终端各单元采用小型结构,结构小巧便于批量生产和批量测试
5.安装简易化,终端采用统一易插拔的接口,适合安装和更换
6.160*160分辨率大尺寸液晶显示屏,终端运行工况就地一目了然。
7.具备多种方式的通信接口和多种标准通信规约,除具备终端内部数据管理功能,对外还可转发配电室或开闭站内电能表、PLC及直流屏数据,通过一个标准统一接口与主站系统通信完成数据传输等功能。
产品详细介绍
下载文件
产品概述
BFDR-1(X)0系列配电自动化终端(分散式)(以下简称终端)是基于最新一代自动化远方终端技术基础上研发出的全新一代配电终端。
产品特点
1.分散式结构,终端由若干个间隔单元和公共单元共同组成。
2.软件平台采用强大的Linux多任务多线程实时操作系统。
3.装置故障录波时录取故障线路的前4个周波和故障后8个周波,每个周波录取64个点。使用装置维护工具可以对录波文件进行详细分析,波形细节一览无余。
4.小型化,终端各单元采用小型结构,结构小巧便于批量生产和批量测试
5.安装简易化,终端采用统一易插拔的接口,适合安装和更换
6.160*160分辨率大尺寸液晶显示屏,终端运行工况就地一目了然。
7.具备多种方式的通信接口和多种标准通信规约,除具备终端内部数据管理功能,对外还可转发配电室或开闭站内电能表、PLC及直流屏数据,通过一个标准统一接口与主站系统通信完成数据传输等功能。
适用场所
配电自动化终端(分散式)是安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因素、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。将处理过程及结果上报配电自动化主站。
技术参数
优势:
采用微型化分散式DTU改造现有环网柜,大大节省安装空间,解决了安装体积大,接线复杂,停电时间长等问题。
不依赖于主站或子站的全局信息。
处理迅速、动作可靠。
配电线路运行方式发生改变时,逻辑自适应。
不需要多次重合闸,减少对设备冲击。
产品尺寸图
