WGQH系列高压固态软起动器设备总说明
■ 产品概述
WGQH系列高压固态软起动器是一种新型的中高压电机软起动器,主要适用于10KV以下的中高压交流电动机,采用先进控制技术、电力电子技术及可控硅串并联技术对电动机进行全面控制和综合保护,与其它传统的起动方法相比较,其特有的智能控制方式,既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数,又可以与微机、PLC等进行联网控制。高压交流电机软起动器还具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。
应用场合:电力系统、机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业6KV,10KV等电压等级的中高压交流异步电机的不需要调速的场合。
应用举例:泵、风机、抽油机、空气压缩机、压缩机、破碎机、输送机、升降机、离心机、离心机等多种负载机械。
■ 基本原理及组成

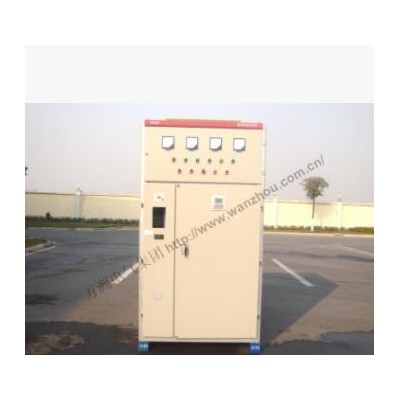

完整的WGQH系列软起动装置是由一台软起动柜(又称软起动器)和一台高压开关柜(可选)组成。高压开关柜部分包括:高压断路器、电流互感器、电压互感器、综合保护装置等;软起动柜部分包括:可控硅组件、高压真空接触器、过压保护器、电压互感器、电流互感器、电流变换器以及电子控制系统等。
