| 输出电压 | 220 |
|---|---|
| 品牌 | 上方光伏 |
| 型号 | SMB-3K/1S |
| 电路拓扑结构:全桥式 | 产品用途:太阳能离网光伏逆变器 |
| 逆变效率:97.00（%） | 输出电压波形:正弦波 |
| 输入电压范围:180-360（V） | 输出电压:220（V） |
| 加工定制:是 | 电压调整率:20（%） |
| 负载调整率:8-12（%） | 输出功率:3000（W） |
| 类型:太阳能逆变器 | 产品认证:CE |
| 名称:SMB-3K/1S | MPPT效率:99.00% |
上方太阳能单相离网光带蓄电池充电壁挂式光伏逆变器SMB-3K/1S
一 概述
本产品为浙江上方光伏科技有限公司研发生产的SMB系列产品，产品主要将太阳能光伏电池产生的直流电能通过SMB-3K/1S为蓄电池充电储能，当光伏电池的产能充足时，光伏电池输出的直流电经SMB-3K/1S转换成稳定的交流电为负载供电；当光伏电池的产能匮乏时，由公共电网为负载供电；当光伏电池的产能匮乏，同时公共电网的供电又异常的情况下，由蓄电池逆变输出稳定、纯正的正弦波为负载供电。
二 产品特点
一机二用，三大款式，四大精简构架，五年质量保证，六项专利创新，七大功能集合，八种语言可选，九大产品保护，十全十美服务
三 性能特点
Ø 基于DSP的高频链并机逆变器设计，可实现多台逆变器并机运行，简化发电站设计；Ø 采用三菱公司第五代IPM模块，大大提高了系统效率；Ø 自寻优最大功率点跟踪，提高光伏系统发电效率；Ø 多路蓄电池巡检监控，确保蓄电池的使用寿命；Ø 改良的BUCK电路拓扑，实现蓄电池的三段充电管理；Ø 多重保护，更加安全可靠；Ø 多语种大屏幕图文液晶显示；Ø 长达5年的发电量和二氧化碳减排计量；Ø 灵活的输出设置，可适应各国的电力标准；Ø 精致的结构设计，轻巧的器件配置，轻装上阵；Ø 上位机远程设置、检测专用程序，实现全电脑智能调试
四 技术参数
| 型 号 | ♦SMB-2K/1S | SMB-2K5/1S | SMB-3K/1S | SMB-4K/1S | SMB-4K8/1S | |
| 直流侧参数 | 推荐最大光伏方阵功率 | 2100 | 2625 | 3150 | 4200 | 5250 |
| 推荐电池配置数目 | 6 | 8 | 9 | 12 | 15 | |
| 最大方阵开路电压（V） | 270 | 225 | 270 | 270 | 270 | |
| 最大方阵输入电流（A） | 13 | 16 | 19 | 25 | 31 | |
| 最大电池输入电流（A） | 30 | 28 | 30 | 30 | 30 | |
| MPPT范围（V） | 180-320 | |||||
| 最大功率跟踪器路数/每路跟踪器可接入组串数 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | |
| 蓄电池接入组数 | 2 | 2 | 2 | 2 | 2 | |
| 交流侧参数 | 额定交流输出功率（W） | 2000 | 2500 | 3000 | 4000 | 4800 |
| 最大交流输出电流（A） | 10.91 | 13.64 | 16.36 | 21.82 | 26.18 | |
| 额定电网电压/允许电网电压范围 | 220/220±20%， 可调整到当地电力标准 | |||||
| 额定电网频率/允许电网频率范围 | 50/60±1Hz，可调整到当地电力标准 | |||||
| 功率因数 | ≥0.99（额定功率） | |||||
| 电流总谐波畸变率（%） | ＜3%（额定功率） | |||||
| 最大效率 | 97.00% | |||||
| 欧洲效率 | 95.50% | |||||
| 保护 | 过/欠压保护 | 有 | ||||
| 过/欠频保护 | 有 | |||||
| 过流保护 | 有 | |||||
| 交流短路保护 | 有 | |||||
| 防反放电保护 | 有 | |||||
| 接地故障监测 | 有 | |||||
| 高灵敏度剩余电流监测单位 | 有 | |||||
| 极性反接保护 | 有 | |||||
| 过载保护 | 有 | |||||
| 一般数据 | 尺寸(高×宽×深) (mm) | 404×250×162 | 404×250×162 | 435×270×172 | 435×270×172 | 435×270×172 |
| 重量（kg） | 12 | 12 | 14.5 | 14.5 | 16 | |
| 允许环境温度 | -25～+50℃ | |||||
| 夜间自耗电（W） | 0.25W | |||||
| 噪音 | ≤ 42 dB(A) | |||||
| 电路拓扑 | 无变压器型 | |||||
| 冷却方式 | 自然冷却 | |||||
| 防护等级 | IP65 | |||||
| 特征 | 图形显示 | 液晶显示屏LCD | ||||
| 通讯接口 | RS485/RS232 | |||||
| 质保 | 5年 | |||||
| 远程监控软件 | SFENGINEER | |||||
五 组串式光伏逆变产品系列谱
| 功能与应用 机壳与主要部件 | IPM模块 | IGBT模块 | 单管IGBT | 非晶 变压器 | 非晶电感 | 蓄电池 | 钣金机壳 | 铝模机壳 | 系列名称 | ||
| 单相 | 高频链 | 并网发电 | ● | ● | ○ | ○ | ● | ○ | ● | ● | SM |
| 光伏市电互动 | ● | ● | ○ | ○ | ● | ○ | ● | ○ | SMX | ||
| 光伏蓄电池互动 | ● | ● | ○ | ○ | ● | ● | ● | ○ | SMB | ||
| 工频隔离 | 并网发电 | ○ | ● | ● | ● | ○ | ○ | ● | ● | SMT | |
| 光伏市电互动 | ○ | ● | ● | ● | ○ | ○ | ● | ○ | SMXT | ||
| 三相 | 高频链 | 并网发电 | ● | ○ | ○ | ○ | ● | ○ | ● | ● | SM3 |
| 光伏市电互动 | ● | ● | ○ | ○ | ● | ○ | ● | ○ | SMX3 | ||
| 光伏蓄电池互动 | ● | ● | ○ | ○ | ● | ● | ● | ○ | SMB3 | ||
| 工频隔离小型机站 | 并网发电 | ● | ● | ○ | ● | ○ | ○ | ● | ○ | SMT3 | |
| 光伏市电互动 | ● | ● | ○ | ● | ○ | ○ | ● | ○ | SMXT3 | ||

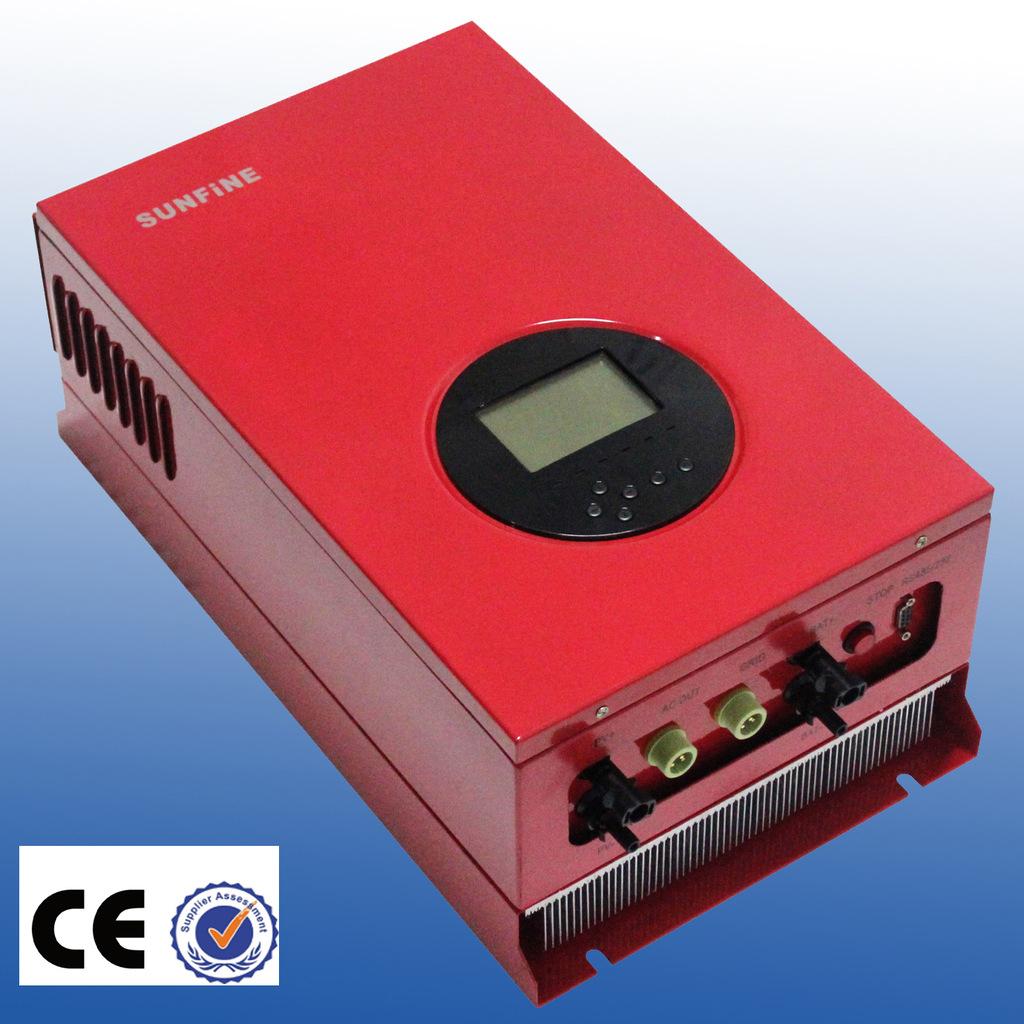

六 产品图示
七 产品包装
八 我们的厂房
