| 材料 | ABS |
|---|---|
| 产地 | 广东 |
| 防护等级 | IP40 |
| 类型 | 变面积式流量计 |
| 输出信号 | 开关型 |
| 线性度 | 1（%F.S.） |
| 制作工艺 | 薄膜 |
| 种类 | 气体 |
| 执行质量标准 | 国标 |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 单晶 |
| 品牌 | 润煤 |
| 型号 | GJH100（C） |

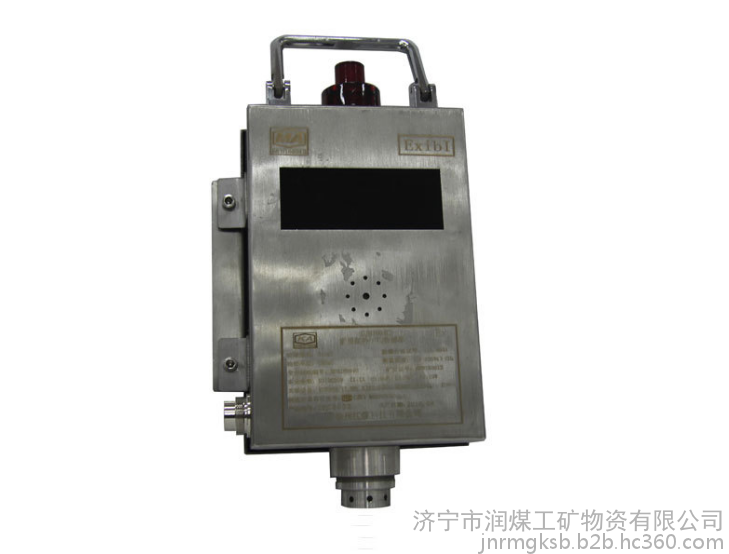

GJH100（C）型红外甲烷传感器
| 型号 | GJH100（C） | ||||
| 种类 | 气体 | 制作工艺 | 集成 | 输出信号 | 模拟型 |
一、概述
GJH100(C)型红外甲烷传感器是采用红外原理、嵌入式微控制器智能控制、三位数码管显示的本质安全型电子传感器。主要适用于煤矿井下采掘工作面、回风巷道、机电硐室等瓦斯**气体环境中，能对瓦斯浓度进行连续测定。该仪器能测定、显示瓦斯瞬时浓度，超限报警，可输出与被测瓦斯含量成正比的频率信号。仪器具有量程宽、性能稳定和可靠性高等特点。可与各种煤矿安全监测系统和断电仪配套使用。
二、技术参数
1、测量范围：(0.00 ～100.0)%CH4；
2、基本误差：（0.00～1.00）%CH4时，不大于±0.06%CH4；
>（1.00～100）%CH4时，不大于真值±6%；
3、报警点：在（0＜X≤5）%CH4范围内任意设置（出厂时的默认设置为1.00%CH4)；
4、报警误差：±0.05%CH4；
5、报警方式和效果：声音报警，离声源轴向距离一米远处，声强不小于80dB；
6、传感器分辨率：在（0≤X＜10）%CH4测量范围内分辨率为0.01%CH4；在（10≤X＜100）%CH4测量范围内分辨率为0.1%CH4；
7、响应时间：≤25s；
8、工作电压：DC5～22V。
三、工作原理
该传感器由机壳、红外甲烷元件、电路主板、数码管显示器等组成，空气中的甲烷气体通过红外甲烷传感器转换成对应的电信号，电信号经过放大滤波，经微控制器处理后，通过数字形式显示出对应的空气中所含甲烷浓度的数值。如甲烷浓度超过其设置的报警点时，报警电路发出报警声报警信号，以示浓度超限。
