技术参数
系统电压（蓄电池电压） | 8 ~ 15 V |
太阳能电池输入端电压 | < 28 V |
空载待机电流 | < 5 mA |
***大充电电流 | 10A |
***大负载电流 | 5 A |
PWM恒流范围 | 0.1 ~ 5 A |
PWM恒流精度 | ±2% + 10 mA |
工作环境温度 | -40℃ ~ +80℃ |
尺寸/重量 | 76 x 56 x 15 mm / 110 g |
防护等级 | IP68 |
安装说明
*接线时，请注意正、负极性，不要接错、接反。

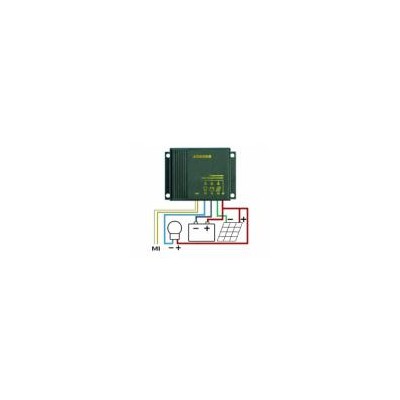

【1】：按顺序从左到右分别连接负载负极（蓝色线）、电池负极（黑色线）、太阳能电池板负极（绿色线），并用防水胶带缠绕；
【2】：接负载和电池正极，共同接到红色线上，等30秒（系统默认值，实际按照设置值），负载正常工作；
【3】：接太阳能电池板正极，和负载、蓄电池正极共用，等30秒（系统默认值，实际按照设置值），负载停止工作，系统开始充电，缠绕防水胶带，整套系统完成安装调试。
*确保蓄电池和控制器之间的电缆线长度尽可能短，防止电缆上的压降过高引起控制器误判。推荐线径：不小于1.0平方毫米。
*控制器为共正极设计，因此如果系统需要接地，只允许正极接地。
*连接容性负载时可能会触发短路保护，例如恒流驱动源等。
状态指示
LED状态 | 红色LED | 绿色LED | 蓝色LED |
常亮 | 蓄电池过放后保护 | 蓄电池已充满 | 负载正常工作 |
熄灭 | 蓄电池未连接或无电 | 太阳能无电 | 负载不工作 |
一闪 | 蓄电池有电正常工作 | 慢速充电/预充电 | 负载受控不工作 |
两闪 |
| 快速充电 | 自动降低输出功率 |
三闪 |
| 浮充 | 负载过载或短路 |
