一、概述：
WNS3-1.25-Y(Q)型卧式燃油、燃气蒸汽锅炉，使用燃料为轻油（重油）、和天然气等燃料。
WNS型燃油气蒸汽锅炉采用卧式标准三回程结构形式，燃烧方式采用微正压燃烧。锅炉本体由锅筒、炉胆（波形炉胆）和两回程烟管组成。锅筒内装有汽水分离装置和给水装置，下部装有定期排污装置。燃料在燃烧器内与空气混合后被电子点火棒点燃，喷入炉胆中燃烧，高温烟气由炉胆进入两级对流管束，最后由后烟箱通过烟囱排向大气。结构形式见总图和锅炉本体图，本体基本结构组成部分为：锅壳Φ1800×12的圆筒、前管板Φ1800×14、后管板Φ1800×14、波形炉胆Φ600×10、回燃室筒体Φ1200×16、回燃室前管板Φ1200×12、回燃室后管板Φ1200×12、拉杆采用Φ32的圆钢、烟管采用72根Φ51×3的长螺纹管和93根Φ51×3的短螺纹管，锅炉燃烧采用全自动燃烧系统。其结构简单、制造方便、容易操作，其设计使锅炉结构紧凑，扰流性强，传热效果好，锅炉内采用集汽管，优化了蒸汽的质量，燃烧室门盖带法兰结构，可以很方便的打开烟箱、检修燃烧器或清理炉膛及烟管，提高了锅炉运行的安全性和可靠性。

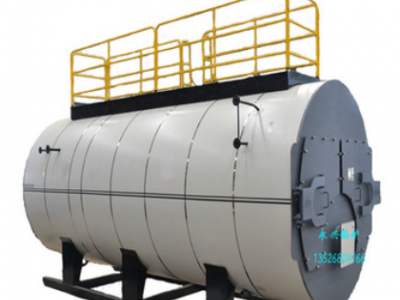

酒厂发酵用3吨燃气蒸汽锅炉 WNS天然气蒸汽锅炉 永兴锅炉厂家直销
二、主要技术参数：
锅炉规范表 | |||
名称 | 单位 | 数值 | |
锅炉额定蒸发量 | t/h | 3 | |
工作压力 | MPa | 1.25 | |
安全稳定运行工况范围 | % | 80-100 | |
排烟处过量空气系数 | 1.15 | ||
额定蒸汽温度 | ℃ | 194(饱和) | |
给水温度 | ℃ | 20 | |
辐射受热面积 | m | 13.42 | |
对流受热面积 | m | 68.53 | |
节能器受热面积 | m | 15.86 | |
锅炉效率 | % | 91.84油) | 91.72(气) |
排烟温度 | ℃ | 132.54(油) | 129.04(气) |
水压试验压力 | MPa | 1.65 | |
水容积 | m | 5 | |
适应燃料 | 油、天然气 | ||
燃烧方式 | / | 微正压室燃 | |
轻油燃料发热值 | KJ/Kg | 42917 | |
天然气燃料发热值 | KJ/Nm3 | 35438 | |
钢结构金属消耗量 | t | 1.3 | |
本体金属消耗量 | t | 5.192 | |
锅炉最大件重量 | t | 8.236 | |
总耗电功率 | KW | 10.5 | |
燃料消耗量 | 轻油 | 207.31Kg/h | |
天然气 | 251.39 Nm3/h | ||
大件运输尺寸 | mm | 4095×2025×2388 | |
外形安装尺寸 | mm | 8114×2868×10000 | |
烟囱尺寸 | mm | φ450×10000 | |
辅机规范 | ||||
名称 | 型号 | 功率KW | 电源 | 输出功率KW |
两段火轻油 燃烧器 | BT 250 DSG | 7.5 | 3N AC 50HZ 400V | 873-3186 |
两段火燃气 燃烧器 | BGN 250 P | 7.5 | 3N AC 50HZ 400V | 490-2500 |
给水泵 | 型号 | 流量m | 扬程m | 功率KW |
QDL3.6-8x17 | 3.6 | 136 | 3 | |
电控箱 | RF103013 | |||
